古典的KVSの実装に学ぶデータ構造とアルゴリズム

最終更新日： 投稿日：

目次

この記事はヌーラボブログリレー2026 夏の19日目として投稿しています。

こんにちは。ヌーラボの渡邉です。最近は、「AI Integration Unit」で、AIエージェントに関わる仕事をしています。今回は少し目線を変えて、古典的なKVSの中身をGoで追ってみます。キーと値を保存し、必要なときに取り出す。その仕組みを支えるデータ構造とアルゴリズムについて、SDBMを再実装しながら学んだことを紹介します。

目次

はじめに

キーバリューストア（KVS）の基本的な仕組みを実装から理解したくて、古典的なKVSであるSDBMをGoで再実装しました。それが、go-sdbm です。

SDBMは、キーと値の組をファイルで管理するDBMライブラリの一つで、Ozan Yigit氏による実装です。Perlの SDBM_File、Rubyの sdbm、Apache Portable Runtimeの SDBMライブラリ にも、その系譜を見ることができます。

今回参照したCの実装は、hash.c、pair.c、sdbm.c の3ファイルで、コメント・空行を含めても合計900行弱です。保存・検索・削除・拡張の仕組みを追うには、ちょうどよい大きさでした。

この記事では、キーと値はファイルのどこに置かれ、保存先がいっぱいになったらどうなるのかを、Goのコードと数件のデータで確かめます。

Goの基本的な文法が分かる方を想定し、DBの内部用語は本文で説明します。最後には、本文の例を手元で再現するサンプルを用意しています。

まず、保存・取得・削除を使ってみる

内部の仕組みを見る前に、利用する側の操作を確認します。go-sdbmは、キーと値をバイト列として扱います。コードで使う Datum は []byte に名前を付けた型で、sdbm.Datum("a") と書くと文字列をキー用のバイト列に変換できます。

DBを開くのが Open 関数です。返された DBM 型の値を通じて、保存する Store、取得する Fetch、削除する Delete の各メソッドを呼びます。次は a → apple を保存し、取得して表示した後、削除する最小限のプログラムです。

GO · 保存・取得・削除の使用例

package main

import (
    "fmt"
    "os"

    "github.com/vvatanabe/go-sdbm"
)

func main() {
    db, err := sdbm.Open("example", os.O_CREATE|os.O_RDWR, 0600)
    if err != nil { panic(err) }
    defer func() {
        if err := db.Close(); err != nil { panic(err) }
    }()

    key := sdbm.Datum("a")

    // 保存：同じキーがあれば値を置き換える
    _, err = db.Store(key, sdbm.Datum("apple"), sdbm.StoreREPLACE)
    if err != nil { panic(err) }

    // 取得：削除する前に値を表示する
    value, err := db.Fetch(key)
    if err != nil { panic(err) }
    fmt.Printf("a -> %s\n", value)

    // 削除：戻り値で、削除できたかを確認する
    deleted, err := db.Delete(key)
    if err != nil { panic(err) }
    fmt.Printf("deleted: %t\n", deleted)
}

Open にはファイル名の共通部分として example を渡します。os.O_CREATE | os.O_RDWR は、ファイルがなければ作り、読み書きできる状態で開く指定です。0600 は作成時のアクセス権で、所有者だけに読み書きを許可します。使い終えたDBは、defer で予約した Close メソッドで閉じます。

StoreREPLACE 定数は、同じキーがすでにあれば値を置き換える指定です。Fetch で取得した値は、その場で表示しています。Delete の戻り値 deleted は、キーが見つかって削除できたかを表します。

OUTPUT · 使用例の出力

a -> apple
deleted: true

保存・取得・削除は、このように呼び出せます。では、保存した apple はファイルのどこに置かれ、キー a からどう見つけられるのでしょうか。まず、SDBMが使う二つのファイルの役割を見ていきます。

キーと値を、ファイルのどこに保存するか

二つのファイルの役割

SDBMは一つのDBを、役割の異なる二つのファイルで管理します。キーと値の組をペア、データを収める固定長の領域をページと呼びます。

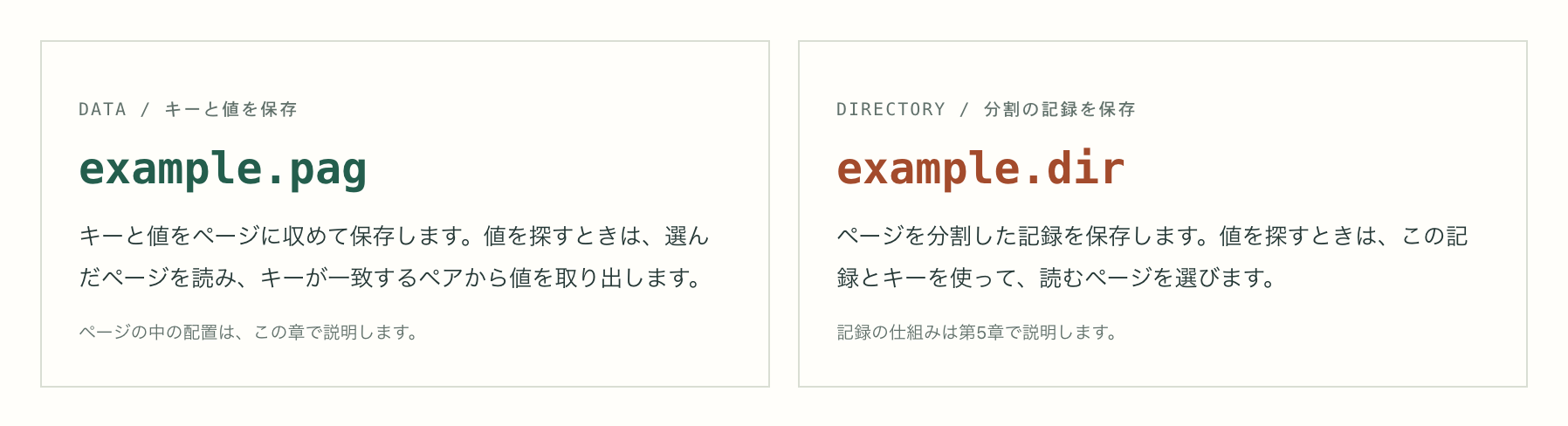

二つのファイルに、何を保存するか

先ほどの使用例は最後に a を削除しました。ここからは新しいDBに a → apple を保存した状態から、ページの中を見ます。続いて値を300バイトに大きくし、ページが分かれる様子を追います。説明に使う数値は、リポジトリのサンプルプログラムで確かめられます。

1ページは1024バイト

1ページを表す Page 構造体は、固定長のバイト配列 buf だけを持ちます。

GO · Page 構造体 pair.go ↗

type Page struct {
    buf [PBLKSIZ]byte
}

配列の長さを定める定数は、sdbm.go の PBLKSIZ = 1024 です。つまり buf は1024バイトで、バイト位置は0から1023。1024は最後のバイトの、一つ先の境界です。

まずキーを置き、その手前に値を置く

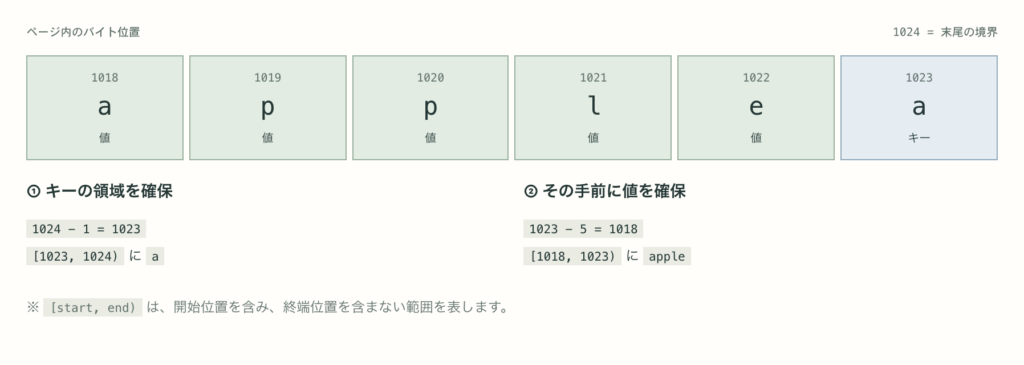

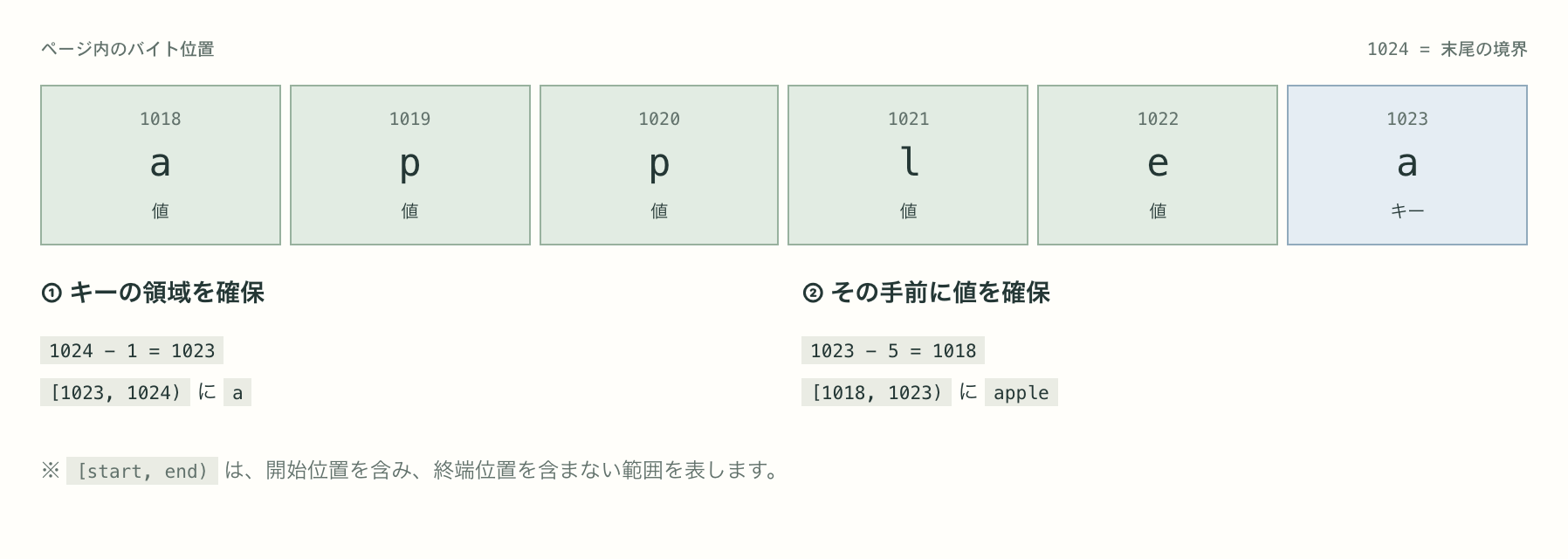

空のページに a → apple を入れてみましょう。末尾の境界1024からキーの長さ1を引き、位置1023に a を置きます。さらに値の長さ5を引き、位置1018から apple を置きます。

末尾の6バイトを拡大する

「後方から詰める」のは領域の確保順です。文字の並びは通常のままなので、先頭側から本体を読むと applea に見えます。

このバイト列だけでは、どこまでが値でどこからがキーか分かりません。そこで、ページ先頭からの位置を表すオフセットを、先頭の表に保存します。

表の要素内容記録する数値表を置く位置
0オフセットの個数 n2[0, 2)
1キーの開始位置1023[2, 4)
2値の開始位置1018[4, 6)

表を置く位置と、表に記録する位置は別
バイト範囲 [2, 4) に書くのはキー a ではなく、「キーは1023から始まる」という数値です。1ペアでオフセットは2個、個数も含めた表は6バイトです。

表は右へ、本体は左へ

ペアが増えると、先頭の表は後ろへ伸び、末尾の本体は前へ伸びます。二つが真ん中の空きを使っていく構造です。これは、データ本体と、その位置を記録する表を同じページに収める「スロット化ページ」の基本的な考え方です。

このように、位置情報とデータ本体を空き領域の両側から増やす配置は、PostgreSQLのテーブルページにも見られます。SDBMの小さなページを読むことは、ほかのデータベースの内部構造を理解する足掛かりにもなります。

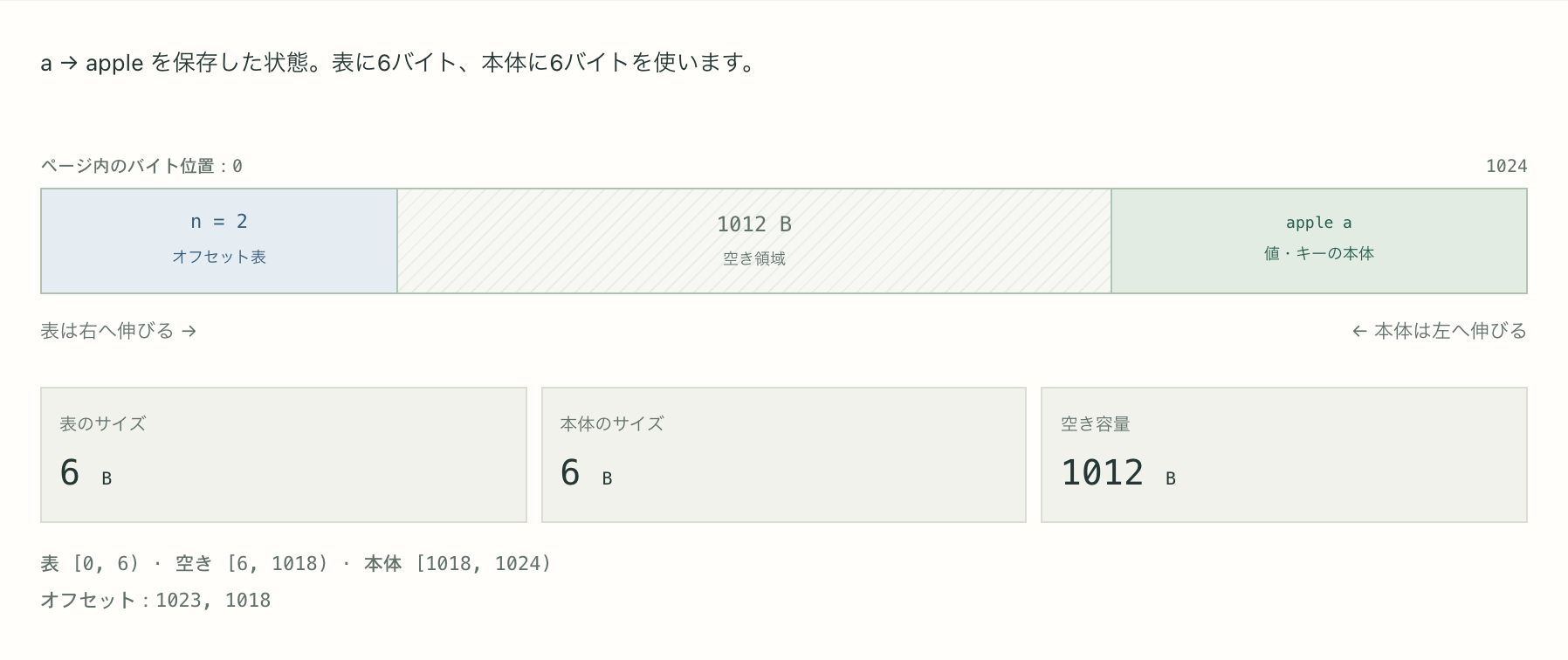

1件を保存したページ

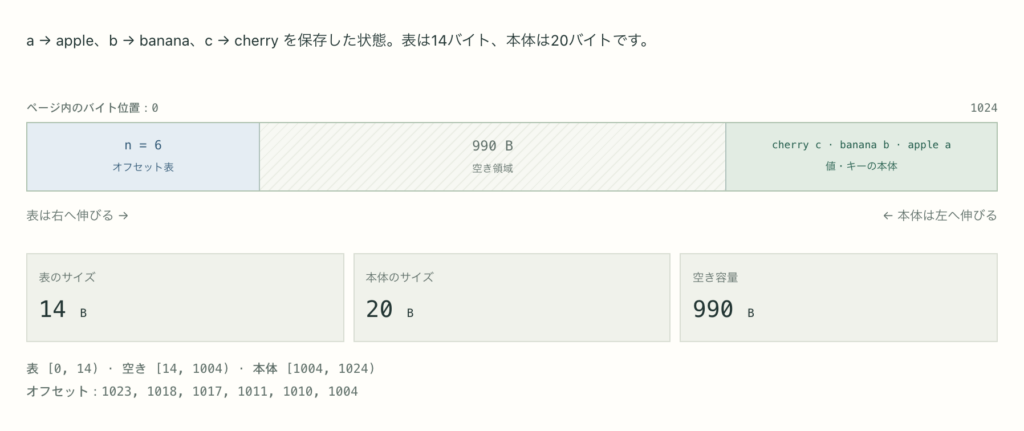

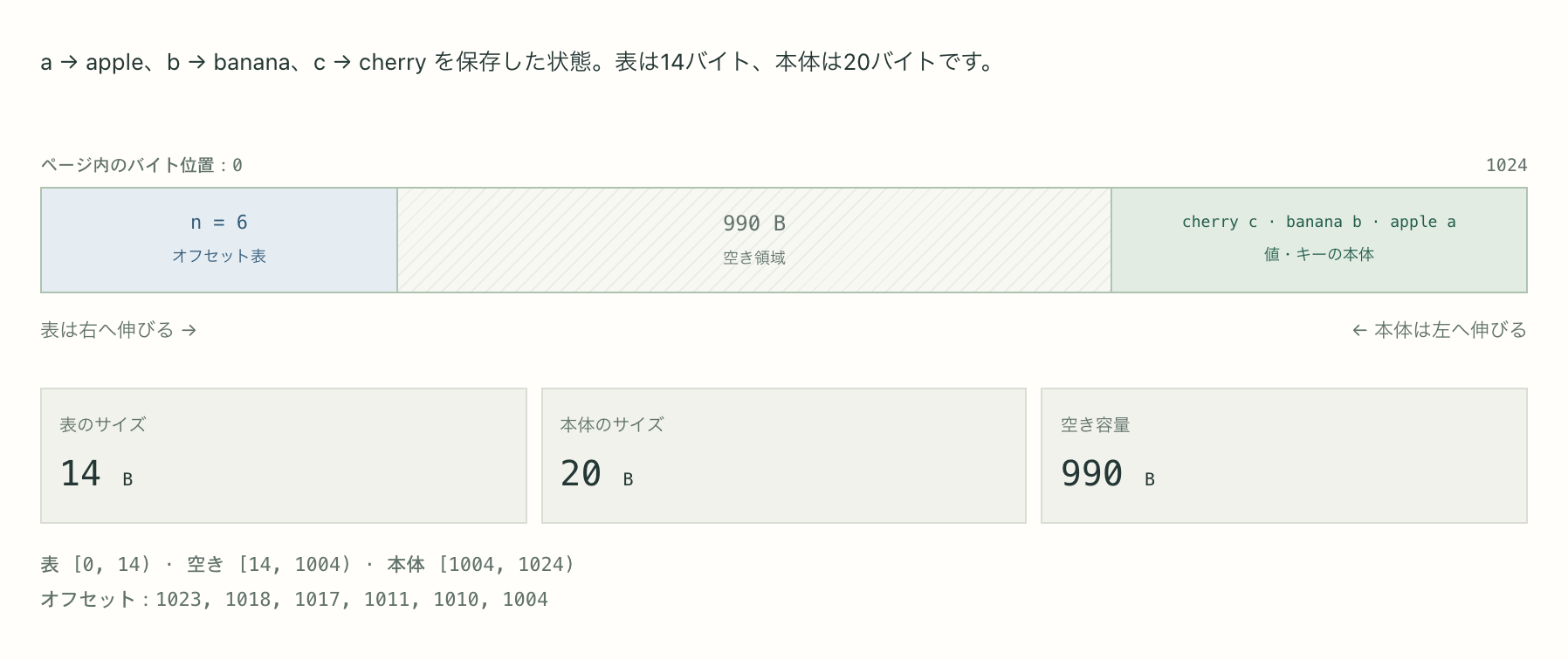

3件を保存したページ

3件を入れると、b のキーは1017、値は1011から、c のキーは1010、値は1004から始まります。オフセット6個と個数の表は14バイト。本体は20バイトなので、空きは 1004 − 14 = 990 バイトです。

空き容量を確かめる

新しいペアを保存する前に、ページに十分な空きがあるかを確認します。この判定を担当するのが、Page 型の FitPair メソッドです。キーと値の合計サイズに、オフセット二つ分の4バイトを加え、ページの空き容量と比較します。

GO · FitPair 抜粋 pair.go ↗

func (p *Page) FitPair(need int) bool {
    n := int(p.getN())
    off := PBLKSIZ
    if n > 0 {
        off = int(p.getIno(n))
    }
    free := off - (n+1)*SHORTSIZE
    need += 2 * SHORTSIZE

    return need <= free
}

キーと値を保存し、位置を記録する

空きが足りれば、ペアを書き込む PutPair メソッドを呼びます。キーと値をページ末尾側の空き領域にコピーし、それぞれの開始位置を表に記録します。次のコードは、その処理の抜粋です。

GO · PutPair 抜粋 pair.go ↗

func (p *Page) PutPair(key Datum, val Datum) {
    n := int(p.getN())
    off := PBLKSIZ
    if n > 0 {
        off = int(p.getIno(n))
    }

    // キーを置き、その開始位置を表に記録する
    off -= key.Size()
    copy(p.buf[off:], key)
    p.setIno(n+1, uint16(off))

    // キーの手前に値を置き、その開始位置を表に記録する
    off -= val.Size()
    copy(p.buf[off:], val)
    p.setIno(n+2, uint16(off))

    // オフセットの個数を二つ増やす
    p.setN(uint16(n + 2))
}

コード中の p は操作するページです。表にオフセットを書き込む補助メソッドが setIno、オフセットの個数を更新する補助メソッドが setN です。key.Size() と val.Size() は、それぞれキーと値のバイト数を返します。

二つの境界があれば、長さは保存しなくてよい

ページ内から値を取得するのが、GetPair メソッドです。内部では、キーを探す補助メソッド seePair を呼び、ページ内のキーを順に比較します。見つかったキーの開始位置が表の要素 i にあるなら、次の要素 i+1 が値の開始位置。表の整数を読み取る補助メソッド getIno でこの二つの境界を読み、値を切り出します。

GO · GetPair メソッド全体 pair.go ↗

func (p *Page) GetPair(key Datum) Datum {
    n := int(p.getN())
    if n == 0 {
        return Nullitem
    }

    i := p.seePair(n, key)
    if i == 0 {
        return Nullitem
    }

    start := p.getIno(i + 1)
    end := p.getIno(i)

    val := Datum(p.buf[start:end])

    return val
}

ページが空の場合やキーが見つからない場合は、Nullitem を返します。キーが見つかった場合、a の値は p.buf[1018:1023] から apple（5バイト）、b の値は p.buf[1011:1017] から banana（6バイト）として取り出します。

冒頭の使用例でキーと値に使った Datum は、[]byte に名前を付けた型です。Datum(p.buf[start:end]) は型の変換であり、バイト列のコピーは行いません。

長さを別に保存したり、文字列の終端を示すゼロバイトを探したりする必要はありません。キーの長さも、前のペアの値の開始位置（最初のペアなら1024）との差で求められます。

GetPair が呼ぶ seePair は、ページ内のキーを順に比較します。n はオフセットの個数です。表を二要素ずつ進み、一致するキーのオフセットが入った要素番号を返します。

GO · seePair メソッド全体 pair.go ↗

func (p *Page) seePair(n int, key []byte) int {
    off := PBLKSIZ
    for i := 1; i < n; i += 2 {
        cur := p.getIno(i)
        if len(key) == off-int(cur) && bytes.Equal(key, p.buf[cur:cur+uint16(len(key))]) {
            return i
        }
        off = int(p.getIno(i + 1))
    }
    return 0
}

off は最初のペアなら1024、それ以降は前のペアの値の開始位置です。そこから現在のキーの開始位置 cur を引くと、キーの長さが分かります。長さが一致し、bytes.Equal で内容も一致したら i を返し、最後まで見つからなければ0を返します。

整数を保存するバイト順：little-endian

表の整数一つは2バイトで保存します。複数のバイトで一つの整数を表すには、バイトの並び順を決める必要があります。このGo実装では、little-endian環境のC版SDBMとファイル形式を合わせるため、下位のバイトを先に置きます。例えば1023は16進数で 0x03ff なので、保存する並びは ff 03 です。

表に整数を書き込む setIno メソッドと、読み取る getIno メソッドは、どちらも binary.LittleEndian を使います。同じ並び順で書き、同じ並び順で読むことで、保存した位置情報を元の整数に戻せます。

GO · setIno / getIno メソッド全体 pair.go ↗

func (p *Page) setIno(i int, val uint16) {
    binary.LittleEndian.PutUint16(p.buf[i*2:], val)
}

func (p *Page) getIno(i int) uint16 {
    return binary.LittleEndian.Uint16(p.buf[i*2 : i*2+2])
}

getIno(1) はバイト位置2〜3の ff 03 を読み、1023を返します。引数の1は、表の要素番号です。

オフセットの個数 nキーの開始位置値の開始位置
02 00ff 03fa 03
210231018

削除によるデータの移動と、取得済みの値への影響

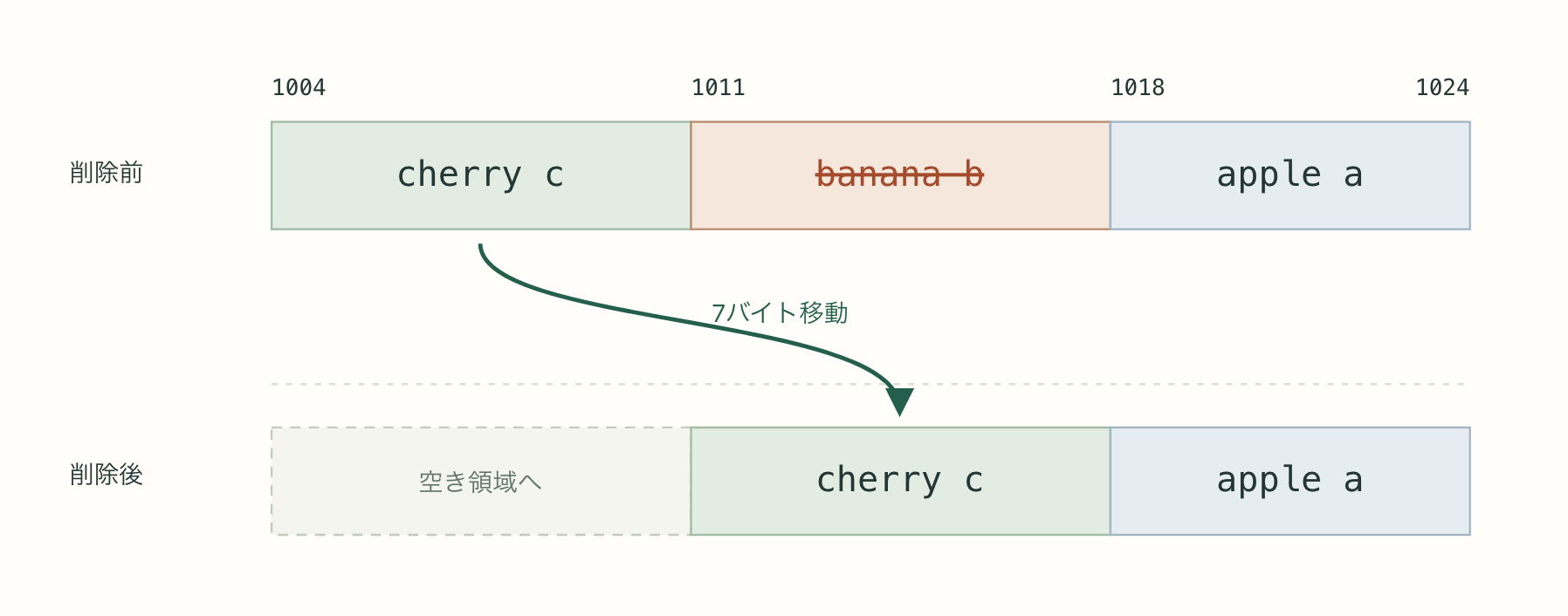

a, b, c を保存したページから、途中の b → banana を削除します。空く本体は7バイト。ページ内のペアを削除する DelPair メソッドは、後から入れた c → cherry を7バイトだけ高い位置へ移し、穴を詰めます。

DelPair は本体とオフセットを詰め直す

本体の移動には、Goの組み込み関数 copy を使います。移動するデータが、削除で空いた領域より大きい場合、コピー元とコピー先の範囲は一部重なります。Goの仕様では、copy はその場合でもコピー前の内容を正しくコピー先へ書き込めることが保証されているため、同じ配列の中でデータを詰め直せます。今回の図では、7バイトを隣の7バイトの領域へ移すので、二つの範囲は重なりません。

削除前の c の開始位置は、表の要素5・6に記録されています。本体を7バイト高い位置へ移したので、キーの開始位置は 1010 + 7 = 1017、値の開始位置は 1004 + 7 = 1011 になります。この二つを、b の開始位置が入っていた表の要素3・4へ書き込み、オフセットの個数を6から4へ減らします。

削除後の表は n=4、オフセットは 1023, 1018, 1017, 1011 になります。

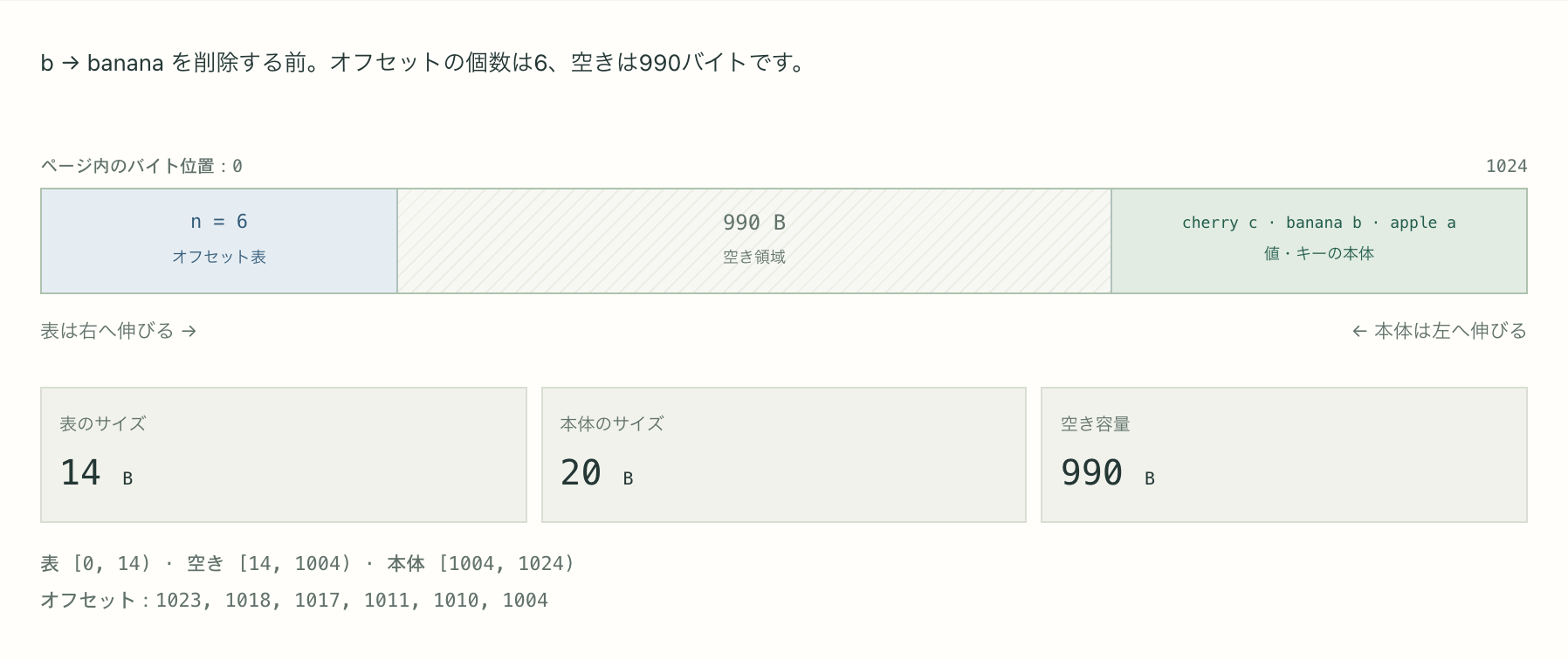

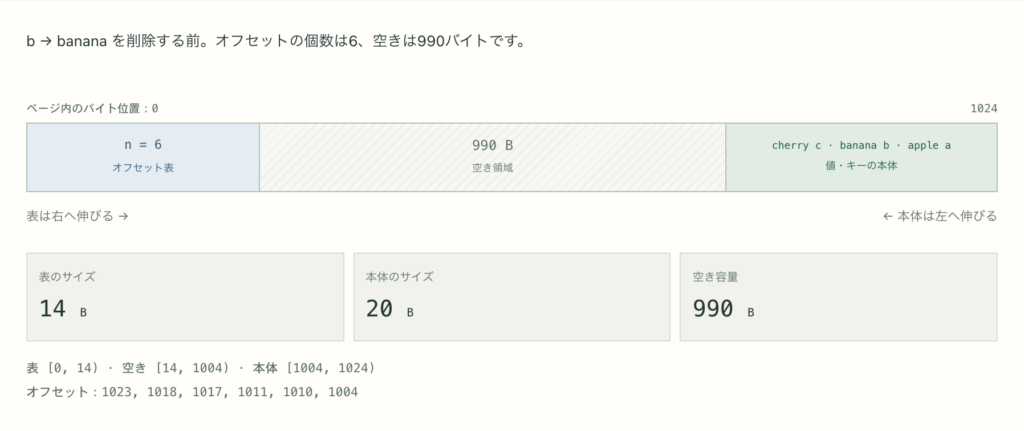

削除前のオフセット表と空き容量

表の要素3・4には b の開始位置、要素5・6には c の開始位置が入っています。領域の幅は説明用に拡大しています。正確な範囲は図中の数値を参照してください。本体表示の空白・中点は区切りで、保存されるバイトではありません。

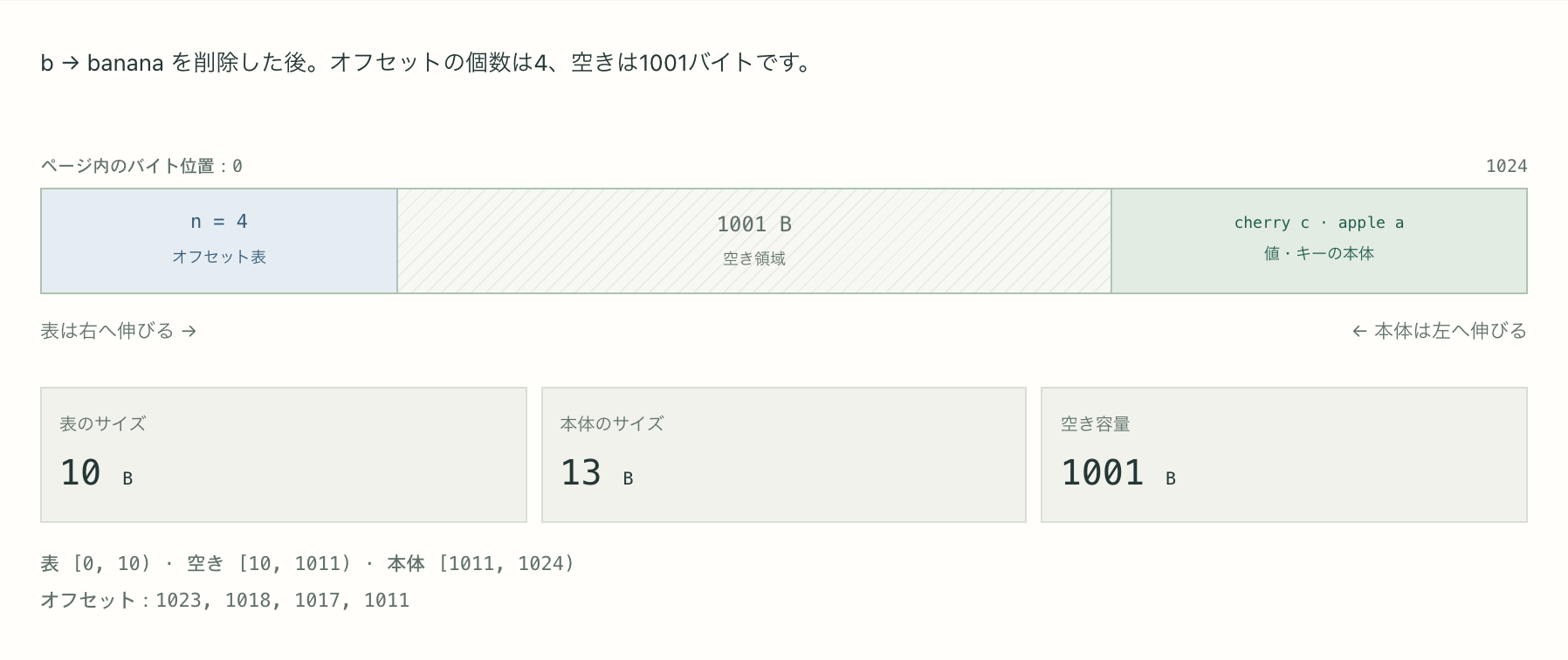

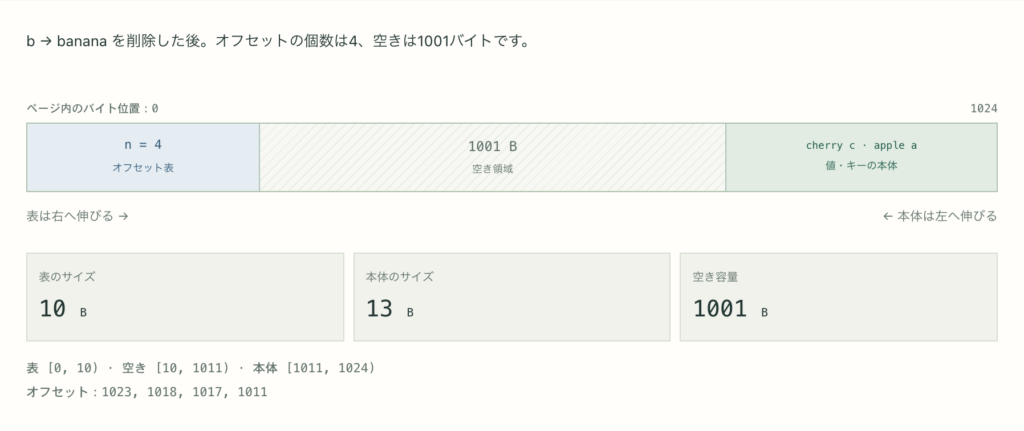

削除後のオフセット表と空き容量

c のキーと値の開始位置に7を加え、表の要素3・4へ1017, 1011を書き込みます。表の有効範囲は [0, 14) から [0, 10) へ縮みます。領域の幅は説明用に拡大しています。正確な範囲は図中の数値を参照してください。本体表示の空白・中点は区切りで、保存されるバイトではありません。

なお、表の最後にあるペアを削除する場合は、移すべき後続のペアがありません。この場合の DelPair メソッドは本体を動かさず、オフセットの個数を2減らすだけです。

ここまでの処理を DelPair の実装で確認します。n はオフセットの個数、i は削除するキーのオフセットが入った表の要素番号です。

GO · DelPair 抜粋 pair.go ↗

func (p *Page) DelPair(key Datum) bool {
    n := int(p.getN())
    if n == 0 {
        return false
    }

    i := p.seePair(n, key)
    if i == 0 {
        return false
    }
    // 表の最後のペアでなければ、本体とオフセットを詰め直す
    if i < n-1 {
        var dst int
        if i == 1 {
            dst = PBLKSIZ
        } else {
            dst = int(p.getIno(i - 1))
        }
        src := int(p.getIno(i + 1))
        zoo := dst - src
        // 後続のペアの本体を、削除するペアの領域へ移す
        m := int(p.getIno(i+1) - p.getIno(n))
        copy(p.buf[dst-m:dst], p.buf[src-m:src])
        // 表を二要素詰め、移動量 zoo を各オフセットに加える
        for i < n-1 {
            p.setIno(i, p.getIno(i+2)+uint16(zoo))
            i++
        }
    }
    // 有効なオフセットの個数を二つ減らす
    p.setN(p.getN() - 2)
    return true
}

今回の b の削除では、dst = 1018、src = 1011 なので、削除するペアのサイズ zoo は7バイトです。移す本体のサイズ m も7バイトで、copy は [1004, 1011) を [1011, 1018) へコピーします。

取得した値が、削除後に変わるのはなぜか

DBから値を取得する Fetch メソッドで、削除前に b の値を取り出しておきます。このときは banana ですが、b を削除した後に取得済みのスライスをもう一度読むと、cherry に変わっています。

これは、取得時に値のバイト列を新しい領域へコピーしていないためです。DBは、読み込んだページをメモリ上の配列に保持しています。Fetch メソッドが返すのは、その配列の一部を参照するスライスです。

先ほどの削除を、取得したスライスの側から追ってみます。

  1. 取得したスライスは、配列の [1011, 1017) を参照しています。この範囲には banana が入っています。
  2. b を削除すると、同じ配列の中で cherry c が移動し、[1011, 1017) に cherry が入ります。
  3. スライスは同じ範囲を参照し続けるため、後で読むと cherry が見えます。

参照する場所は同じで、その場所の中身が変わったということです。

そこで、取得したスライスをそのまま保持した場合と、バイト列をコピーして保持した場合を比べます。次のコードでは、value がDB内部の配列を参照するスライスです。bytes.Clone 関数で別の領域へコピーした saved は、その配列を共有しません。

GO · サンプルのスライス共有 main.go ↗

value, err := db.Fetch(sdbm.Datum("b"))
if err != nil { return err }
saved := bytes.Clone(value)

if err := remove(db, "b"); err != nil { return err }
fmt.Printf("  after Delete(b): borrowed=%q copied=%q\n", value, saved)
//   after Delete(b): borrowed="cherry" copied="banana"

上のコードは、サンプルの smallExample 関数からの抜粋です。remove は、DBからペアを削除する Delete メソッドを呼び、削除に成功したことを確認する補助関数です。

削除後、value からは cherry が見えますが、独立したバイト列を持つ saved は banana のままです。

別のDB操作をまたいで保持する値は、先にコピーする
削除による詰め直しのほか、別ページの読み込みでもDB内部の配列は再利用されます。取得時の内容を後でも使いたい場合は、次のDB操作に進む前に bytes.Clone でコピーしておきます。

この性質は、元のC版SDBMにもあります。C版も値のコピーを返すのではなく、内部のページバッファを指すポインタと長さを返します。Go版は、その参照をバイトスライスで表しています。どちらも、取得時の内容を後のDB操作をまたいで保持したい場合は、利用側でコピーする必要があります。これは内部バッファの再利用によってコピーを省く設計であり、取得結果の扱いを利用側が管理する必要があるということです。

満杯のページを、次のビットで分ける

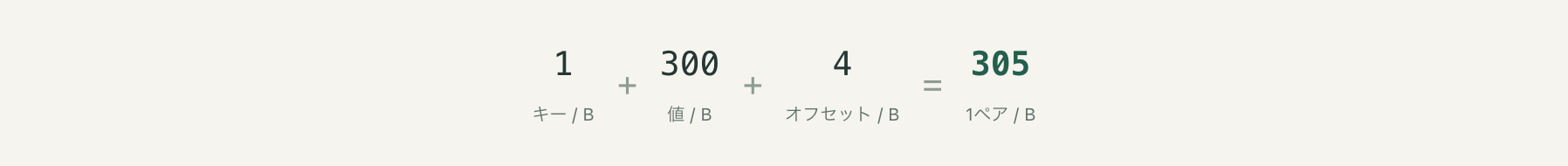

次は新しいDBを用意し、a, b, c, d, e, g の順に保存します。キーは各1バイト、値はキーと同じ文字を300回繰り返した300バイトです。ペアを大きくすると、ページの分割がすぐに見えてきます。

空きが足りず FitPair メソッドが false を返すと、ページを分割して空きを作る makeRoom メソッドへ進みます。

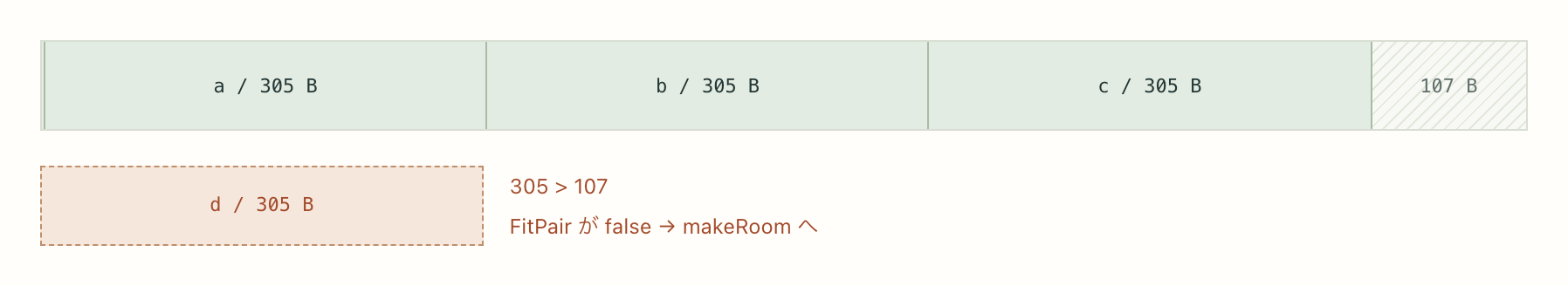

3件で917 B。4件目が入らない

先頭の個数2バイトはページに一つだけ。使用量は 2 + 305 × 3 = 917 B です。この図はオフセット分も各ペアにまとめた容量の比較で、実際の配置順ではありません。

どのペアを新しいページへ移すか

ページを二つに分けるには、今あるペアを、元のページに残すものと新しいページへ移すものに振り分ける必要があります。また、後で値を探すときにも、キーから同じ保存先を選べなければなりません。

SDBMでは、この振り分けにキーから計算した整数である「ハッシュ」を使います。ハッシュをビット列として見て、まず一番右のビットが0なら元のページへ、1なら新しいページへ振り分けます。

一度振り分けると、同じページに入ったキーは、そこで調べたビットがすべて同じになります。そのページが再び満杯になっても、同じビットでは分けられません。そこで次の分割では、まだ使っていない左隣のビットを調べます。ハッシュ値はそのままで、調べるビットの位置を一つ左へ進めるということです。

このGo実装でハッシュを計算するのが、Hash 関数です。今回のキーは1文字のASCIIなので、計算結果は文字コードと同じになります。例えば a は97、b は98です。下位のビットを並べると、次のようになります。

キーハッシュ下位3ビットbit 0bit 1
a9700110
b9801001
c9901111
d10010000
e10110110
g10311111

1 << k はbit kだけを1にした整数です。hash & (1 << k) が0なら、そのビットは0。0以外なら1。この違いでペアを振り分けます。

ハッシュはどう計算する？

Hash 関数は、キーのバイトを先頭から一つずつ読み、直前までの計算結果を65599倍して、次のバイトの値を加えます。

GO · Hash 関数 hash.go ↗

func Hash(data []byte) int64 {
	var hash uint64
	for i := 0; i < len(data); i++ {
		hash = uint64(int64(int8(data[i]))) + 65599*hash
	}
	return int64(hash)
}

hash の初期値は0です。キーが "a" なら、ループは1回だけ実行されます。ASCIIの a は97なので、計算は 97 + 65599 × 0 = 97。これが、本文の表で a のハッシュが97になる理由です。

複数バイトのキーでは、この計算を繰り返します。例えば "ab" なら、a を読んで97になった後、b の98を加えて、98 + 65599 × 97 = 6,363,201 になります。

int8(data[i]) は、C版との互換性のために各バイトを符号付きの8ビット整数として扱う変換です。計算は uint64 で行い、下位64ビットを保持して、最後に int64 として返します。

最初はbit 0、同じページの再分割にはbit 1

d を入れるとき、まず既存の a, b, c をbit 0で分けます。0の b はpage 0に残り、1の a, c はpage 1へ。その後で d をpage 0に入れます。

次の e はpage 1へ入り、そこが a, c, e でいっぱいになります。ここへ g を追加しようとしても、空きが足りません。

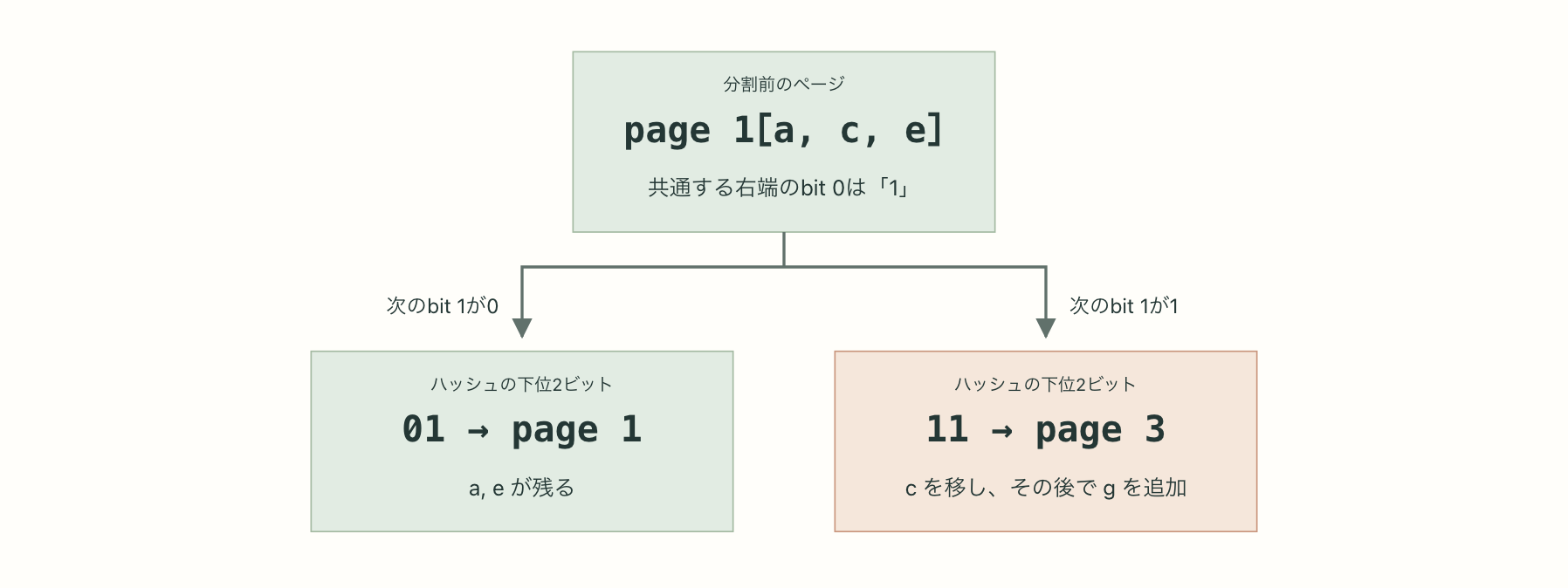

この4キーは、どれもbit 0が1です。bit 0で再び振り分けても、全員が同じ側へ行くため、空き不足は解消しません。そこで、今度はbit 1を使います。a, e は0、c, g は1なので、このビットなら二つに分けられます。

既存の a, e をpage 1に残し、c を新しいpage 3へ移します。その後で、g をpage 3に追加します。

新しいページに3という番号が付く理由は、後の章で説明します。ここでは、bit 1が0のペアを元のページに残し、1のペアを新しいページへ移す動きを追います。

次のビットが必ず異なるとは限りません。同じ側に偏ってまだ収まらなければ、さらに次のビットで分割を試します。この処理の回数には上限があり、後の章で説明します。

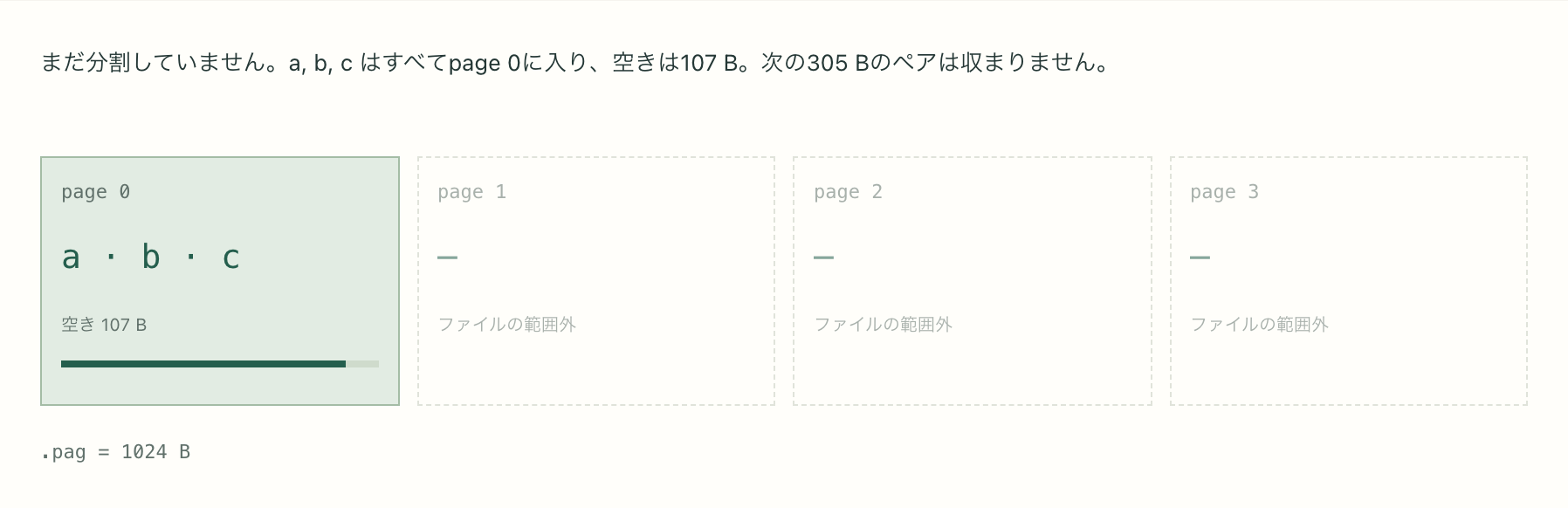

a, b, c の保存後

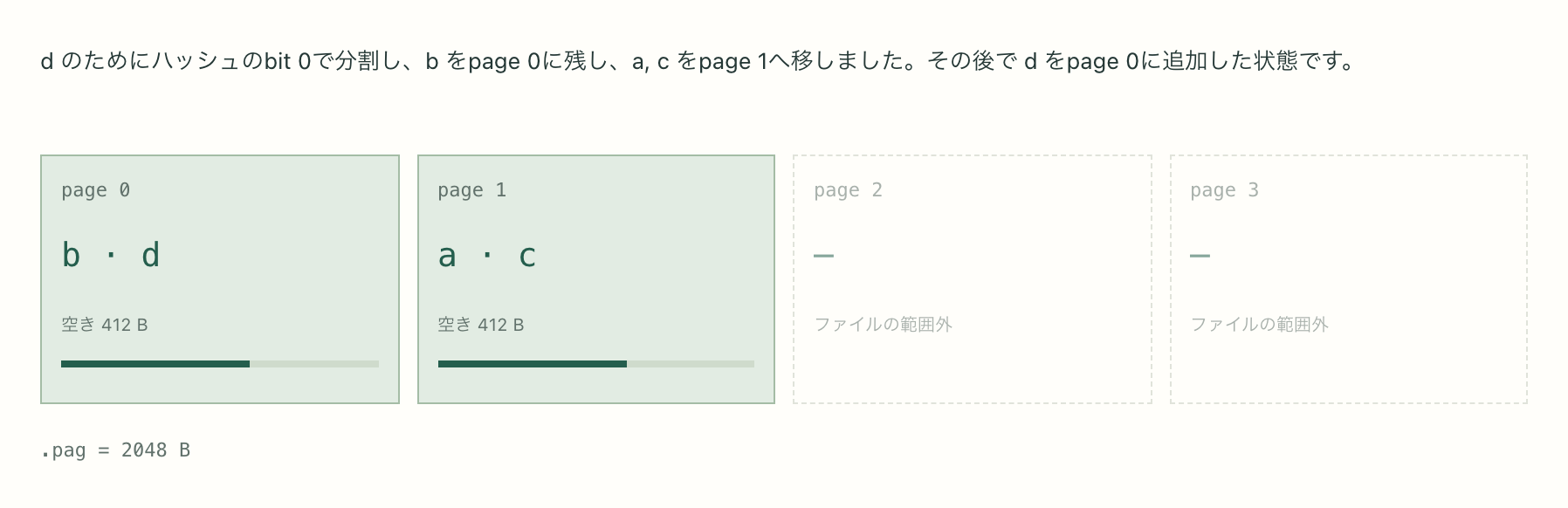

d の挿入後

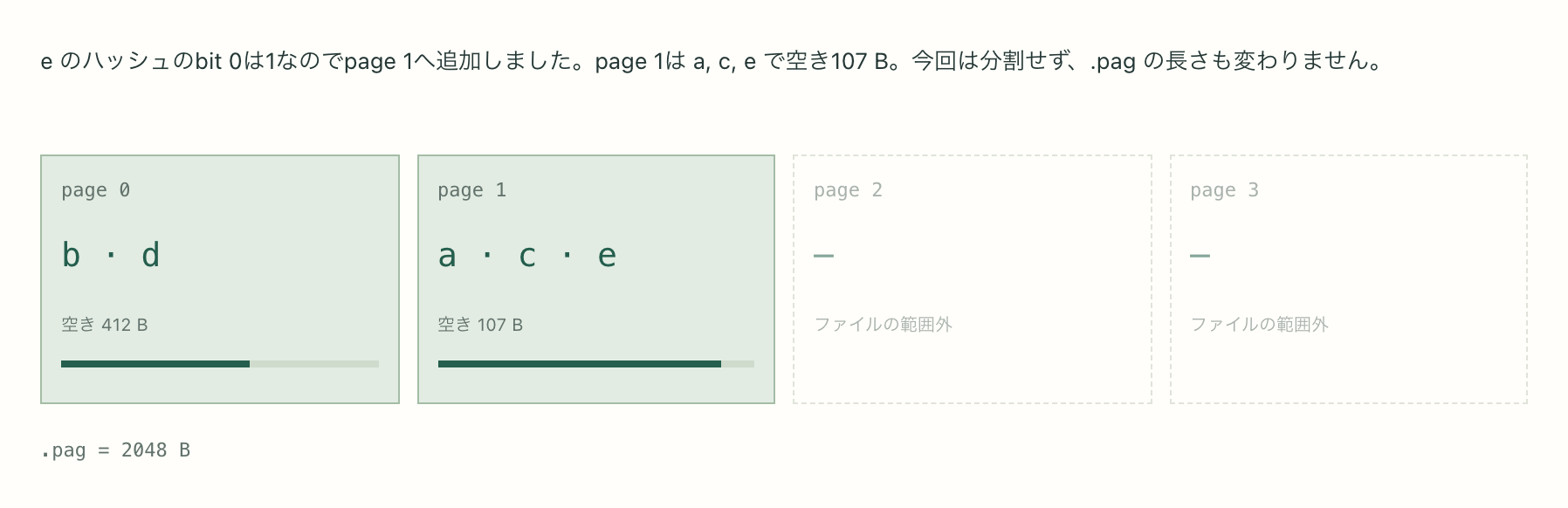

e の挿入後

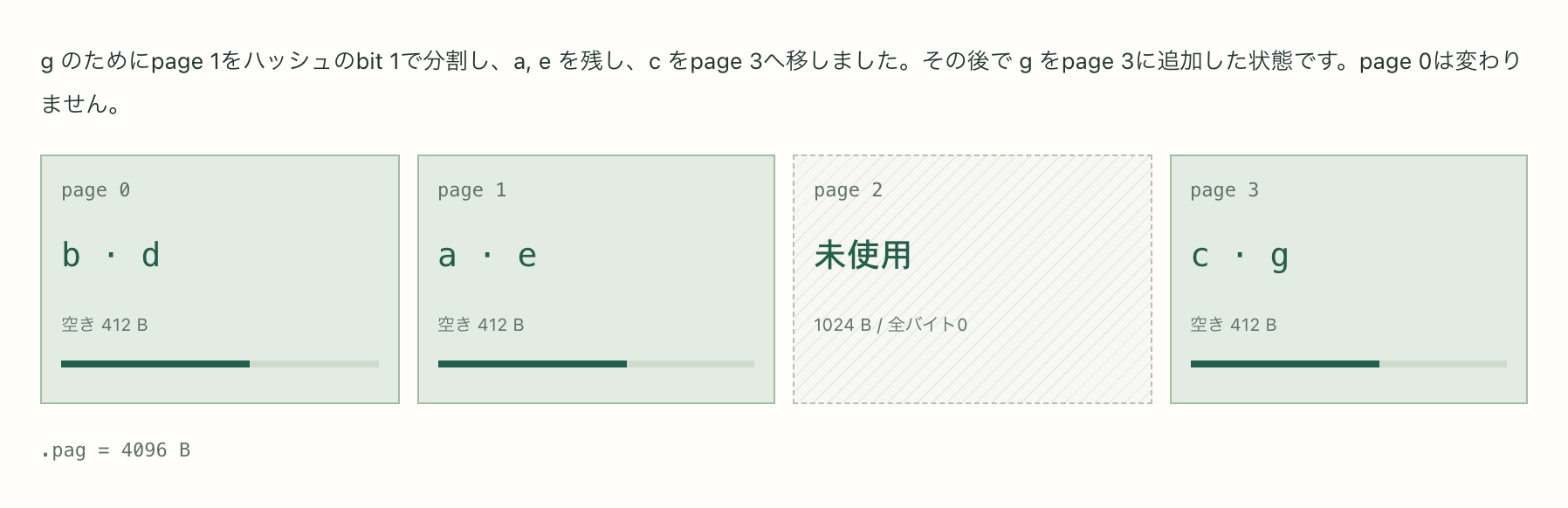

g の挿入後

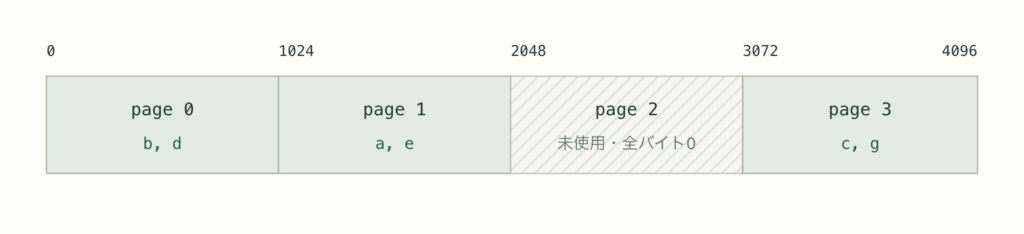

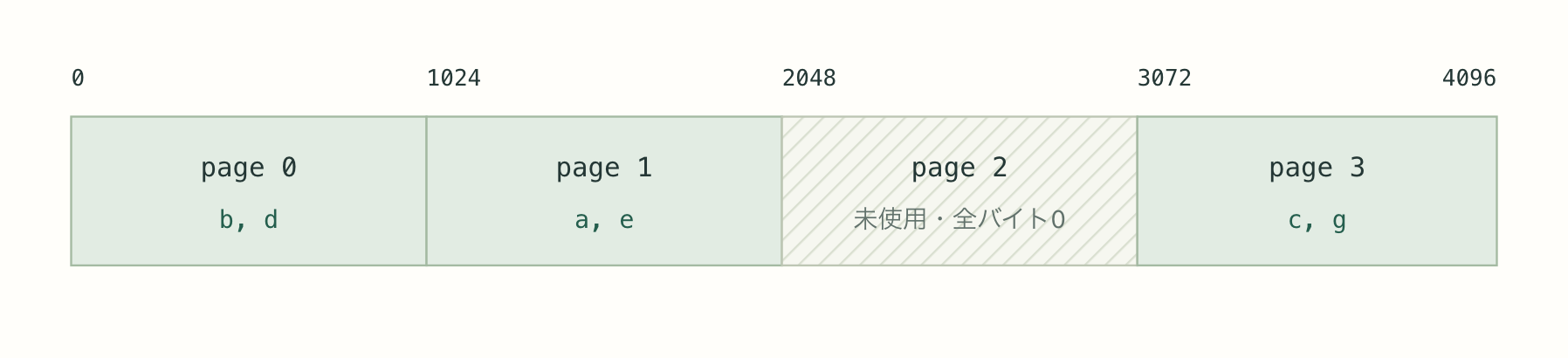

page 2はファイル内にありますが、ペアを保存していない未使用の領域です。

追加後page 0page 1page 2page 3.pag
a,b,ca,b,c———1024 B
db,da,c——2048 B
eb,da,c,e——2048 B
gb,da,e未使用c,g4096 B

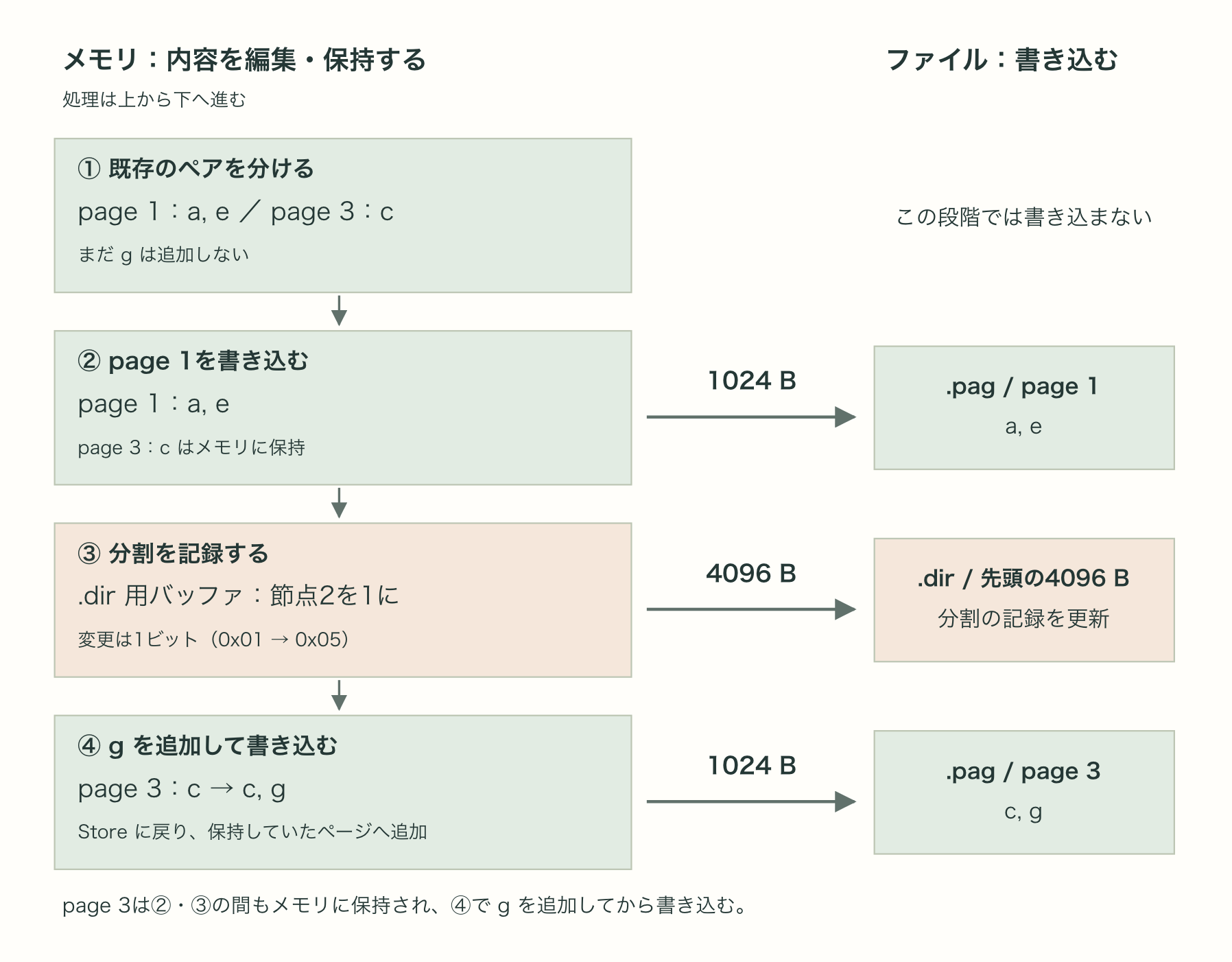

ページを分割した記録は .dir に保存されます。次章では、その記録を使って検索先を選ぶ仕組みを見ていきます。

makeRoom メソッドの内部で、ページ内のペアを二つのページへ振り分けるのが SplPage メソッドです。その中心も、小さな条件分岐です。元ページを一時退避し、元ページと新ページを空にしてから、各ペアを PutPair メソッドで詰め直します。

GO · SplPage 抜粋 pair.go ↗

func (p *Page) SplPage(newPag *Page, sbit int64) {
    var (
        key, val Datum
        cur      Page
    )
    off := PBLKSIZ

    copy(cur.buf[:], p.buf[:])
    copy(p.buf[:], make([]byte, PBLKSIZ))
    copy(newPag.buf[:], make([]byte, PBLKSIZ))

    n := int(cur.getIno(0))
    for i := 1; n > 0; i += 2 {
        keyOff := int(cur.getIno(i))
        valOff := int(cur.getIno(i + 1))

        key = cur.buf[keyOff:off]
        val = cur.buf[valOff:keyOff]

        // sbit が1のペアは新ページへ、0のペアは元ページへ詰め直す
        if exHash(key)&sbit != 0 {
            newPag.PutPair(key, val)
        } else {
            p.PutPair(key, val)
        }

        off = valOff
        n -= 2
    }

}

cur に元ページを退避するため、元ページを空にした後もペアを読み出せます。sbit は最初の分割では1（bit 0）、同じ側の再分割では2（bit 1）です。各ペアのキーと値を境界から切り出し、PutPair で保存先のページへ詰め直します。デバッグ出力を省略し、コメントを日本語にしています。

exHash は、Hash 関数を呼ぶ補助関数です。a と c はハッシュ全体が異なっていても、bit 0が同じなので最初は同居します。ページ内ではキーの比較で区別し、空きが足りなくなったときに次のビットを使う。これが、必要に応じて保存先を増やす動的ハッシュ法です。

検索では、ハッシュを何ビット使うのか

ここからは、6件の挿入が終わったDBから値を探します。前章では、最初にbit 0で分割し、その後でbit 0が1の側だけをbit 1でさらに分割しました。その結果、page 0に b, d、page 1に a, e、page 3に c, g が入っています。

前章の分割を振り返ると、b の保存先はハッシュのbit 0だけで決まりました。一方、c の保存先を決めるには、bit 0で振り分けた後、さらにbit 1を調べました。検索するときにも、この違いを再現する必要があります。

では、b はbit 0で止まり、c はbit 1まで調べると、どうすれば分かるのでしょうか。その判断に使うのが、分割の記録を保存した .dir です。

「分かれたか」を、1ビットで覚える

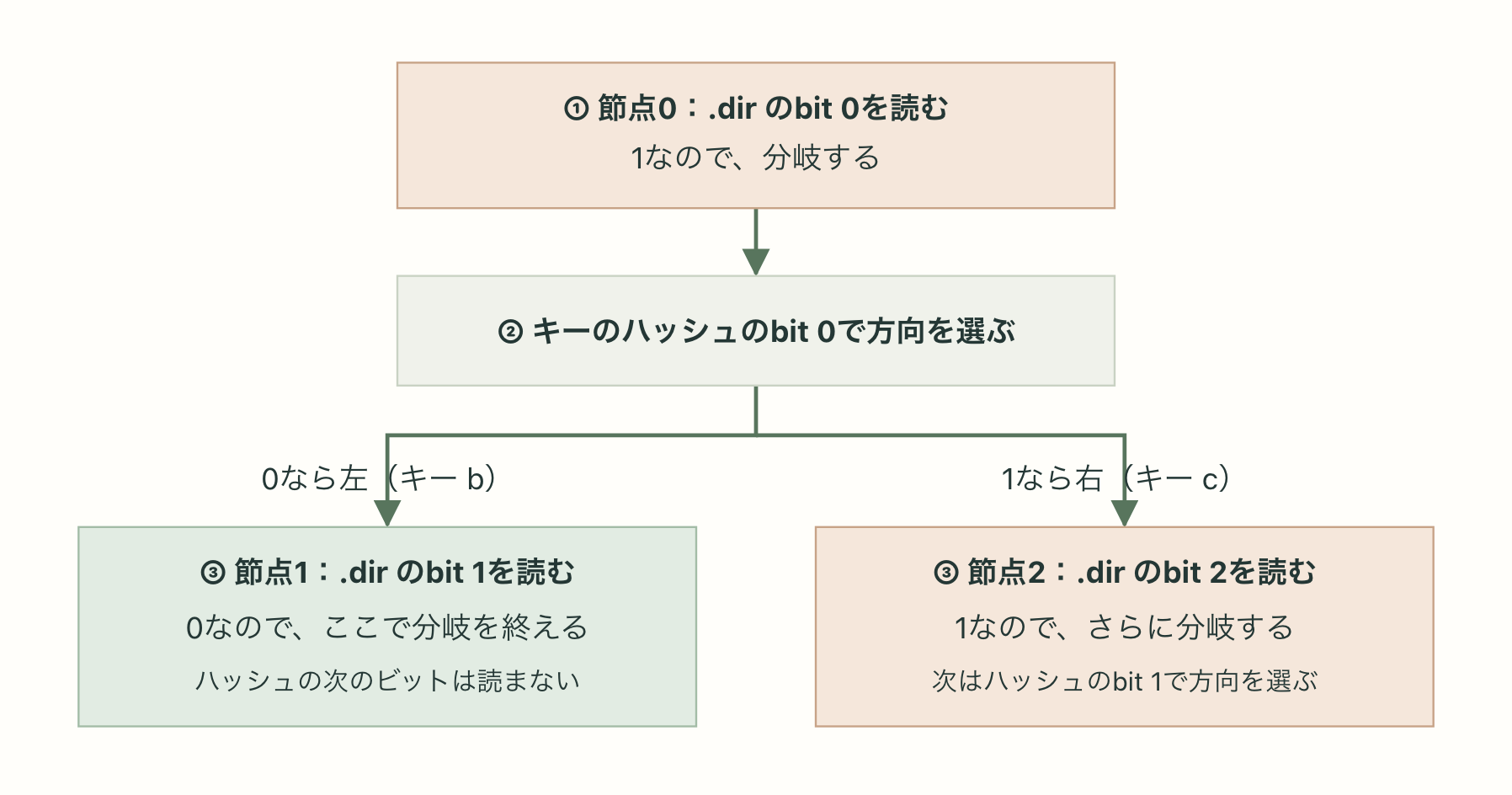

前章の分割を、検索時の判断としてたどってみます。まずハッシュのbit 0で二つに分かれます。0の側は、それ以上分割していないので、そこで止まります。1の側はもう一度分割したので、続けてbit 1を調べます。

この判断のつながりを木として表します。木の中で、さらに分岐するかどうかを判断する位置を節点、出発点を根と呼びます。.dir は節点ごとに1ビットを使い、分割済みでさらに分岐するなら1、未分割でそこで止まるなら0を記録します。

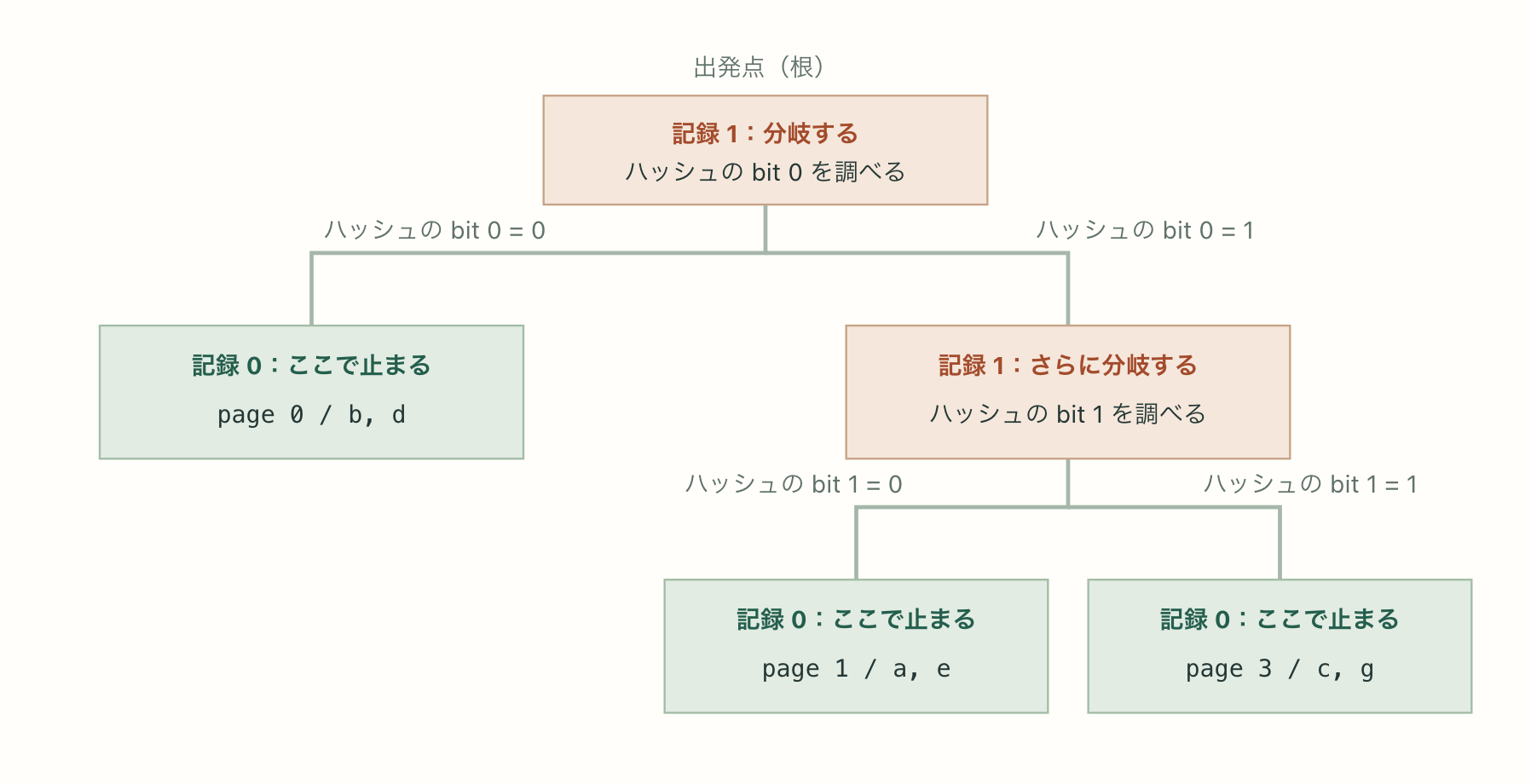

分岐する場所は1、止まる場所は0

箱の「記録」は .dir に保存する1ビットです。線に添えた0・1は、進む方向を選ぶハッシュのビットです。左側は1回、右側は2回の分岐で止まります。図の page 0・page 1・page 3 は、前章でペアを保存した .pag 内のページです。各ページ名の横に、そのページに入っているキーを示しています。

節点に番号を付け、記録するビットを決める

どの節点の記録かを区別するため、各節点に番号を付けます。根は0。節点 i の左の子は 2*i + 1、右の子は 2*i + 2 とします。根の左は1、右は2で、節点2の左は5、右は6です。

節点番号は、そのまま .dir 内のビットの位置に対応します。節点0の記録はbit 0、節点2の記録はbit 2です。これは分岐の記録を読むための番号であり、.pag のページ番号とは別です。

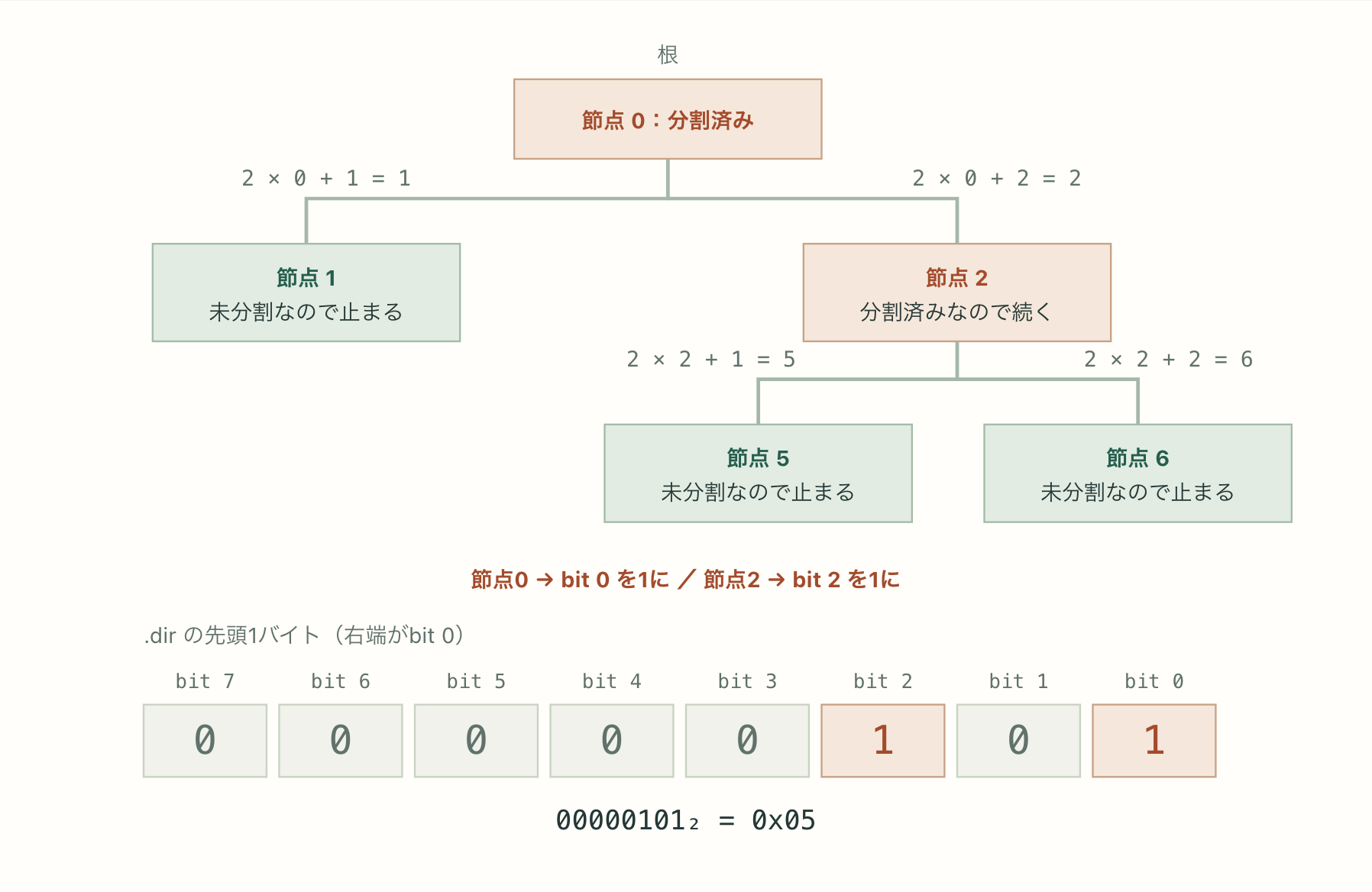

節点の番号と、記録するビットの位置をそろえる

オレンジの節点0・2は分割済みなので、.dir の同じ番号のビットを1にします。節点1は未分割のため、その子に当たる節点3・4へは進みません。図に現れない位置も含め、分割の記録がないビットは0です。ここでの番号は節点とビットの対応を表し、ページ番号は示していません。

最初の分割で根の節点0を1にすると、先頭バイトは 00000001 = 0x01 になります。次に右側を分割して節点2も1にすると、00000101 = 0x05 になります。左側の節点1は未分割なので0です。節点5・6も、それ以上分割していないので0のままです。

段階分割済みとして記録する節点.dir の先頭1バイト
最初の分割後（d を追加）節点000000001 = 0x01
右側をさらに分割した後（g を追加）節点0・200000101 = 0x05

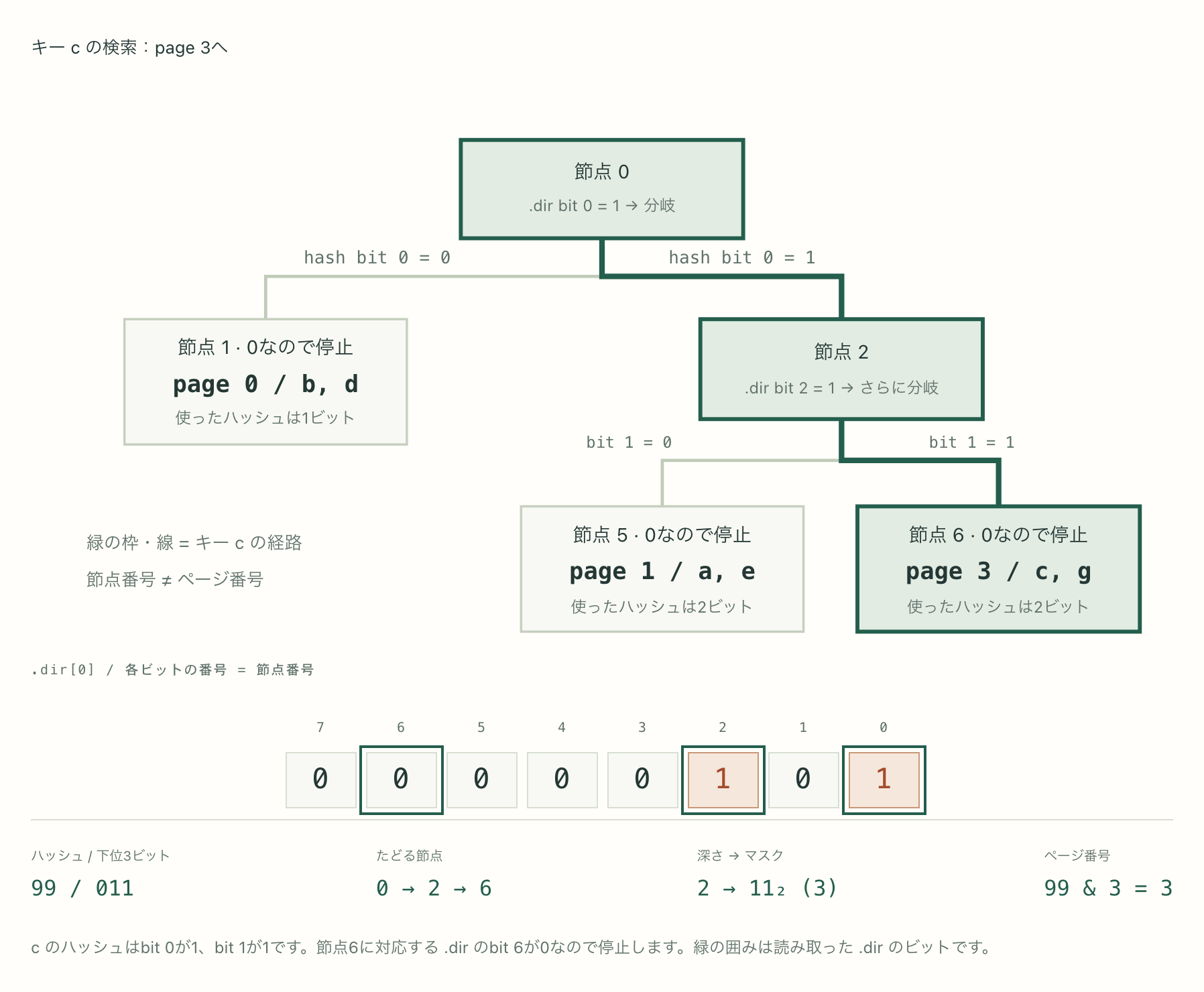

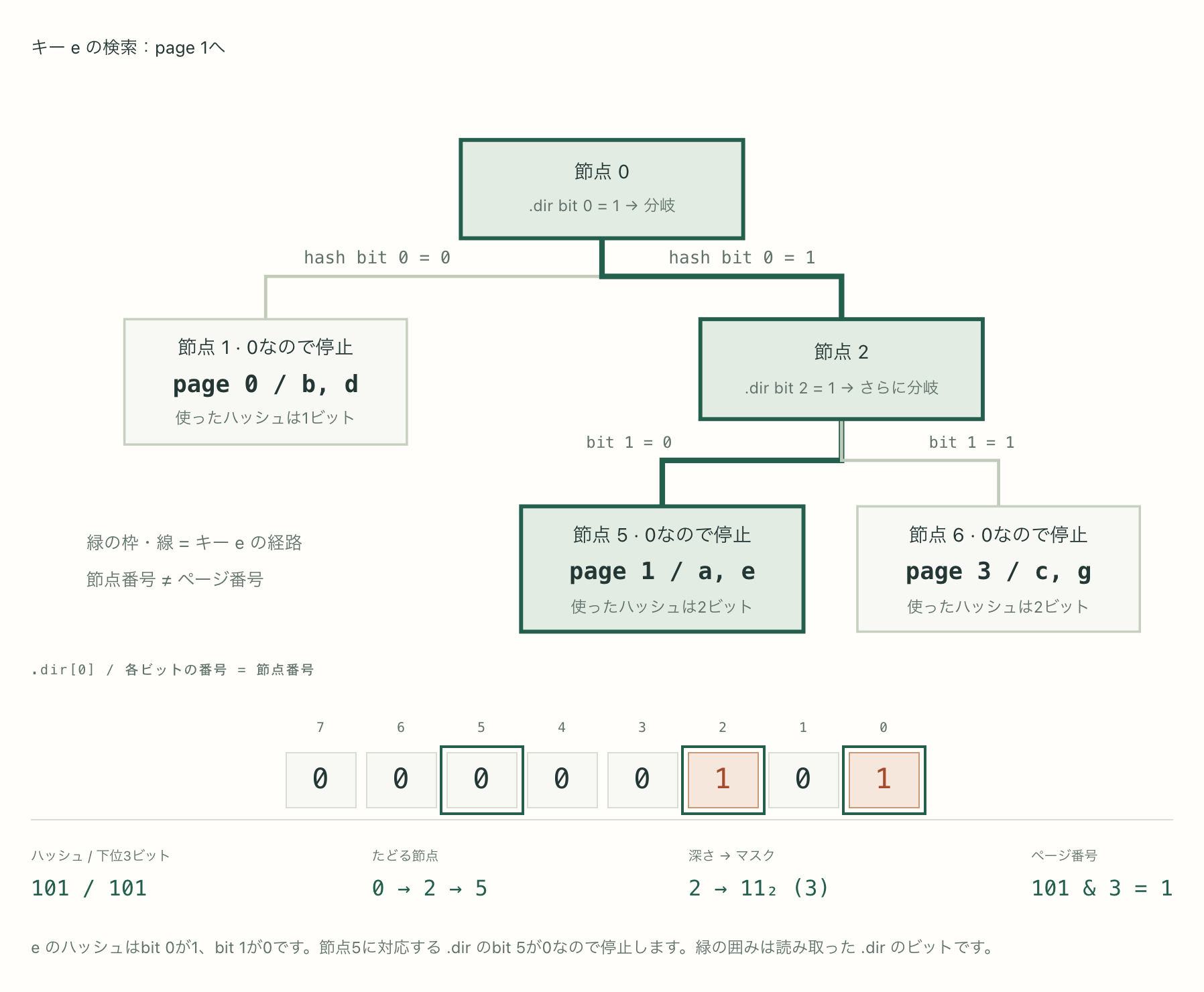

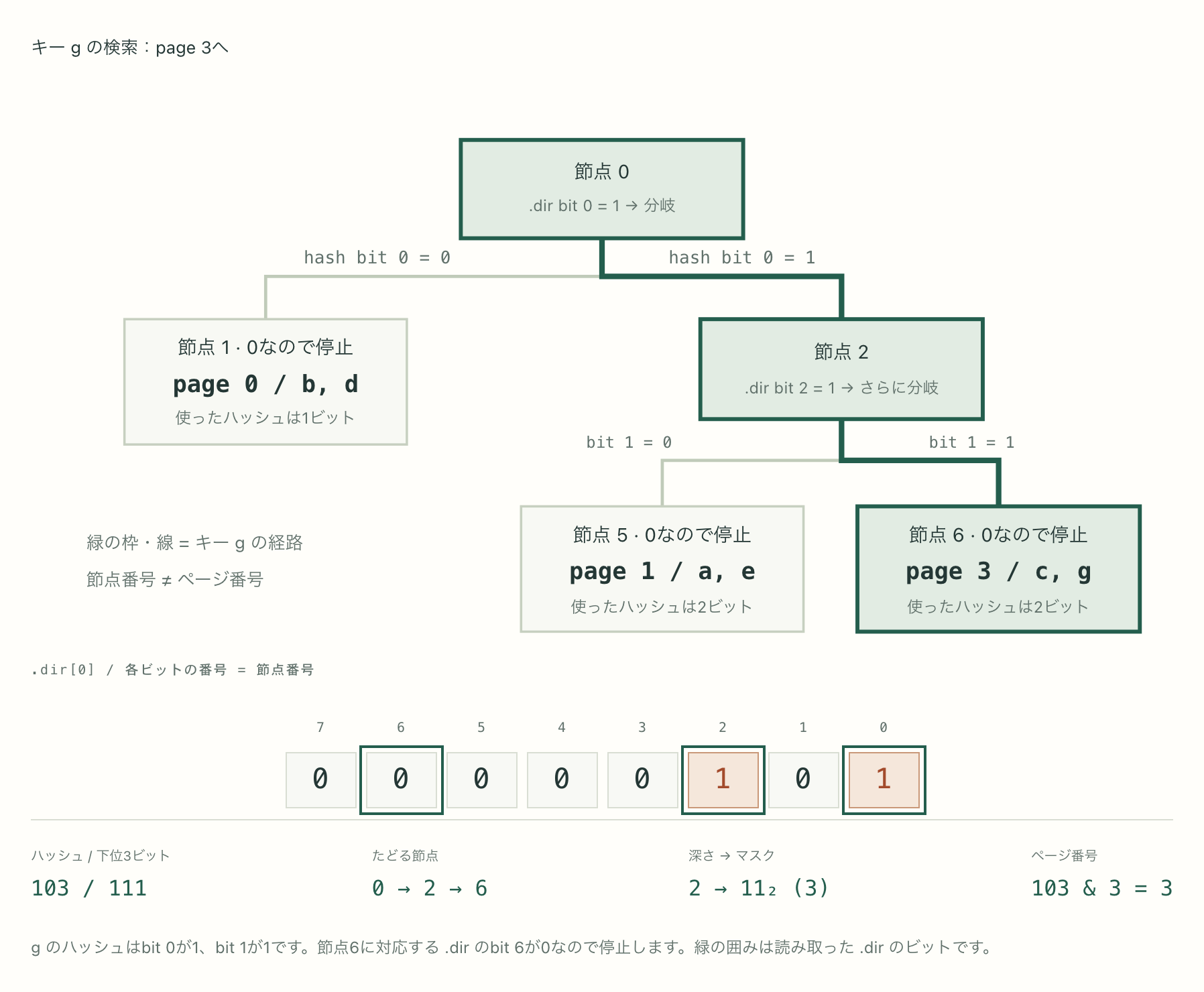

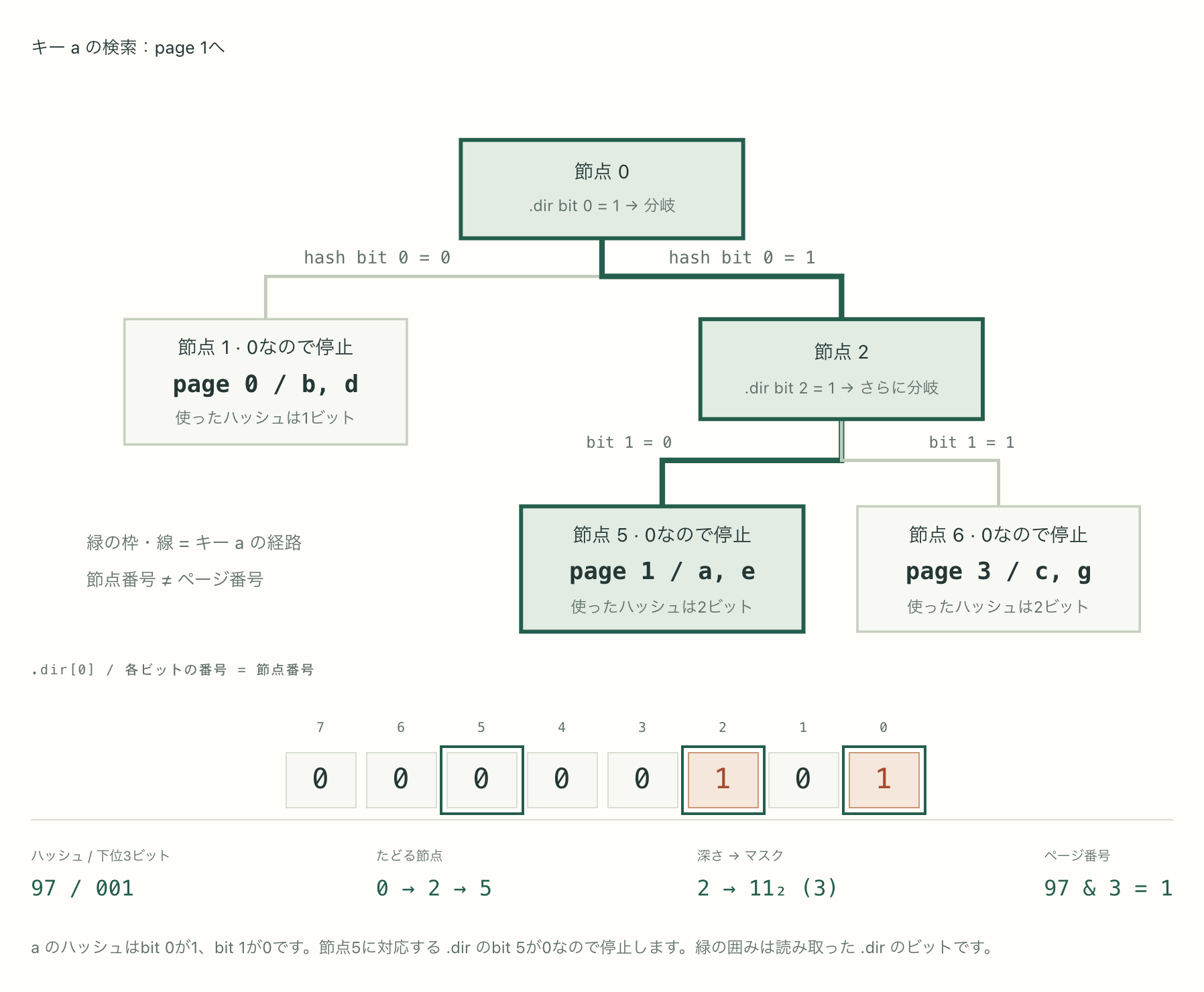

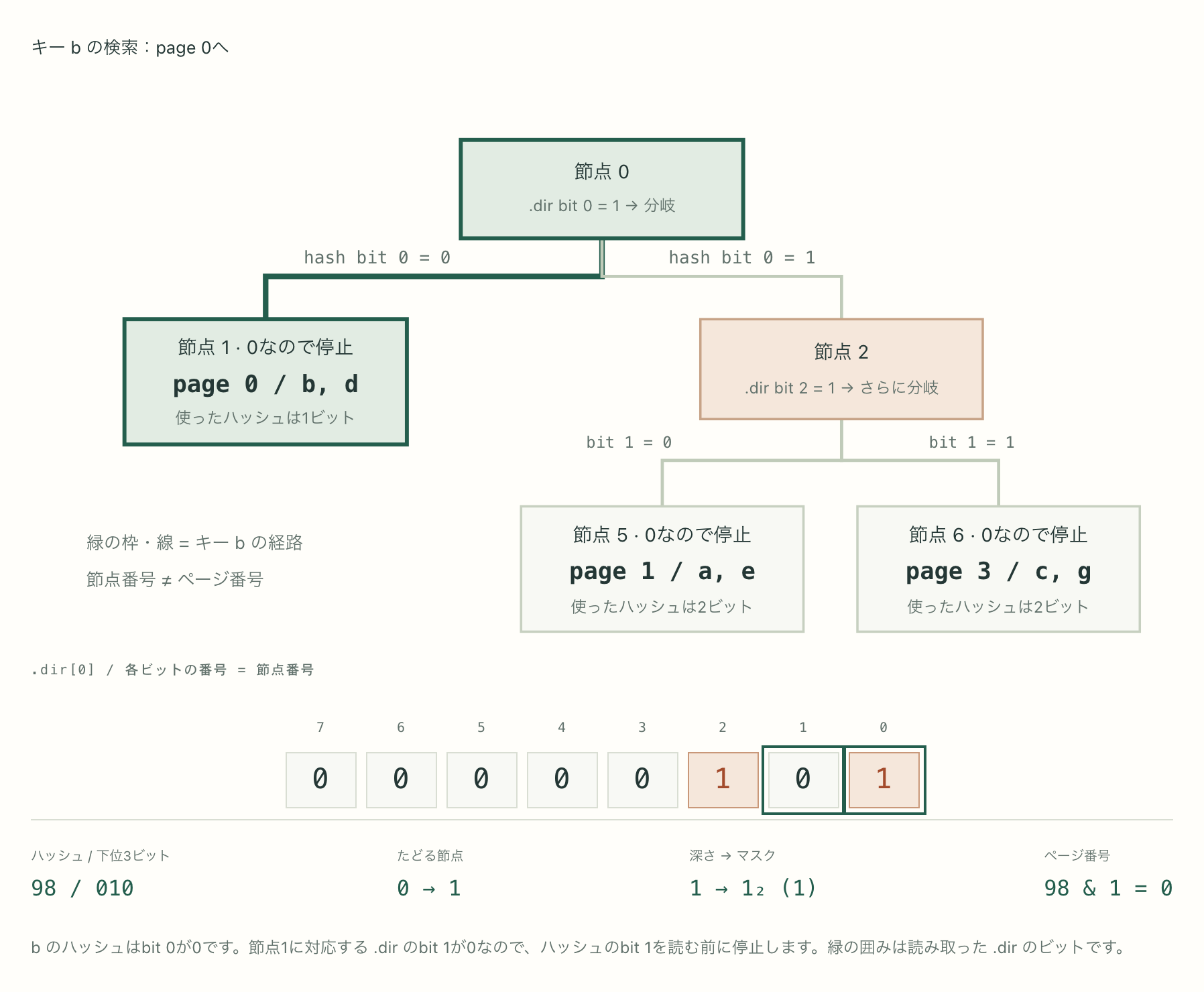

分岐の記録を読み、ハッシュで進む方向を選ぶ

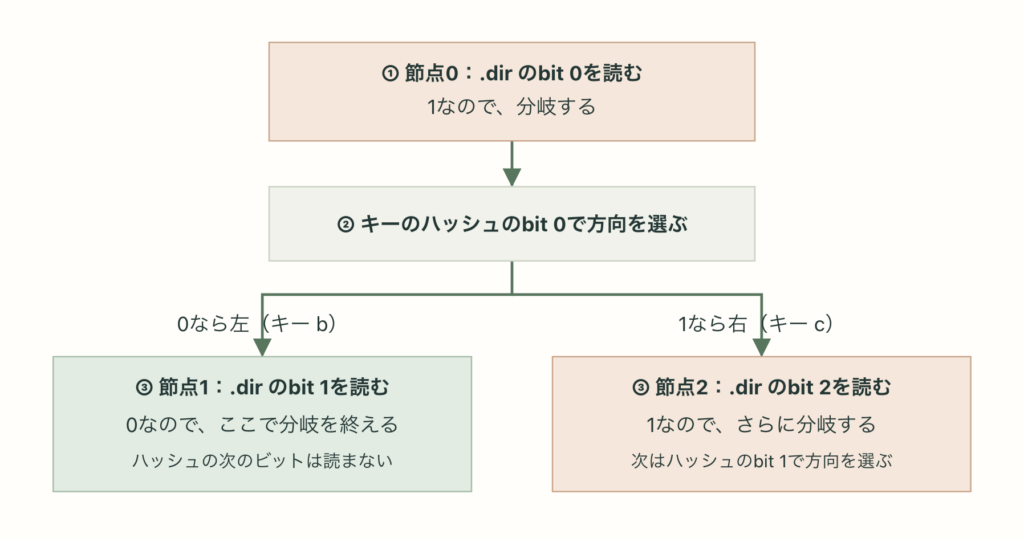

検索は根の節点0から始め、次の手順を繰り返します。

  1. 節点番号と同じ位置にある .dir のビットを読みます。例えば、節点0ならbit 0、節点2ならbit 2です。ビットが0なら、その節点で分岐を終えます。
  2. ビットが1なら、キーのハッシュの次のビットを読みます。最初はbit 0で、分岐するたびにbit 1、bit 2と進めます。
  3. ハッシュのビットが0なら左の子、1なら右の子へ進み、その子の節点番号を使って手順1に戻ります。

二つのビットは、役割が違う。
.dir のビットは「ここで分岐するか」。キーのハッシュのビットは「左右どちらへ進むか」。まず分岐が必要かを確認し、必要な場合だけハッシュの次のビットを使います。

分岐の確認 → 方向の選択 → 移動先で確認

.dir は節点番号に対応するビットを読みます。キーのハッシュは、分岐するたびにbit 0、bit 1、…の順に読みます。

b を探す場合、根の節点0の記録は1なので分岐します。ハッシュ98のbit 0は0なので、左の節点1へ進みます。節点1の記録は0なので、ここで停止。使ったハッシュは1ビットだけです。

c を探す場合も、根から始めます。ハッシュ99のbit 0は1なので、右の節点2へ進みます。節点2の記録も1なので、今度はbit 1を調べます。これも1なので右の節点6へ進み、記録が0なので停止します。こちらはハッシュを2ビット使いました。

使ったビット数から、ページ番号を求める

ここまでで、検索するキーについて、ハッシュを何ビット使えばよいかが分かりました。次は、そのキーと値が入ったページを .pag ファイルから読み込みます。そのために必要なのが、読み込むページの位置を指定するページ番号です。

.pag は1024バイトのページを並べたファイルで、先頭からpage 0、page 1、page 2、…と番号を付けています。ページ番号が分かれば、ページ番号 × 1024 バイトの位置から、そのページを読み込めます。例えばpage 3なら、ファイルの先頭から3072バイトの位置にある1024バイトを読み、その中でキーを探します。

ページ番号には、ここまで左右の分岐を選ぶために使った、ハッシュのビットを使います。例えば c の検索では、最初にbit 0を調べて右へ進み、次にbit 1を調べてもう一度右へ進みました。この二つはハッシュの右端の2ビットで、どちらも1です。この 11 を一つの2進数として読むと3になるため、読み込むのはpage 3です。

b の検索では、bit 0が0なので左へ進み、そこで止まりました。使ったのは右端の1ビットだけで、その値は 0 なので、読み込むのはpage 0です。このように、ページ番号は使ったハッシュの下位ビットから求めます。停止した節点の番号とは別です。

ハッシュの右端から必要なビットだけを取り出すために、マスクという整数を使います。マスクは、残したい位置を1、それ以外を0にします。右端の1ビットを残すなら 00000001（10進数で1）、右端の2ビットを残すなら 00000011（10進数で3）です。ハッシュとマスクの & を計算すると、右端の必要なビットがそのまま残り、それ以外は0になります。

根から分岐した回数を木の深さと呼びます。この検索では、深さが使ったハッシュビット数です。深さを d とすると、マスクは (1 << d) − 1、ページ番号は hash & mask で求められます。

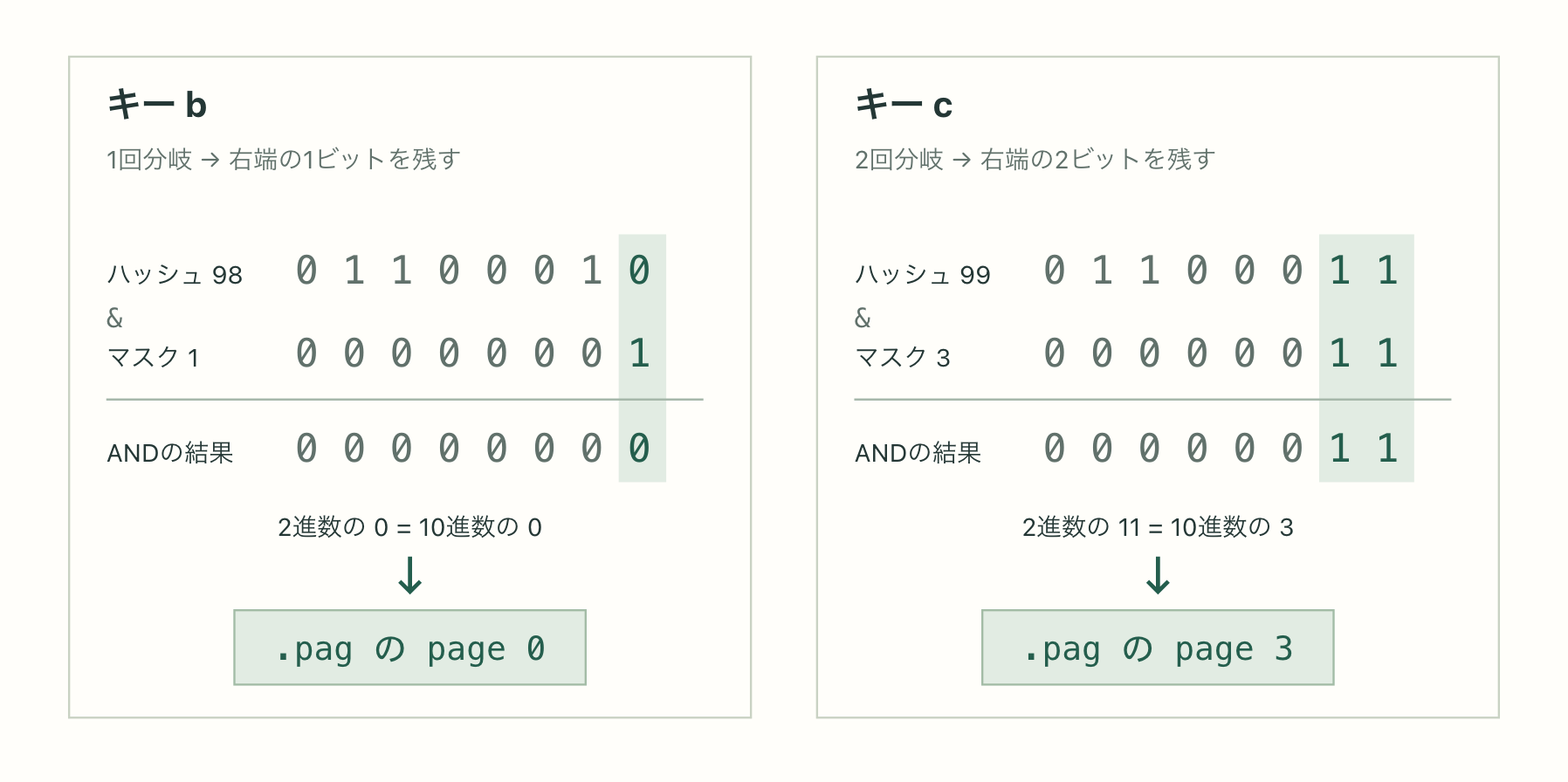

必要な下位ビットを残すと、ページ番号になる

緑の列が、マスクで残すビット位置です。& は同じ位置のビットが両方1のときだけ1を返すため、マスクが0の位置は結果も0になります。図ではハッシュの下位8ビットを示し、それより上のビットは省略しています。

キーごとの検索経路を比べる

次の6枚の図は、キーごとに、たどる節点と読み取る .dir のビットを緑で示しています。b が1回の分岐で止まり、c が2回分岐することや、使うマスクの違いを確認してみてください。

キー a の検索経路

ビット列の右端がbit 0です。節点番号は .dir を読むための番号であり、.pag のページ番号とは別です。

キー b の検索経路

キー c の検索経路

キー d の検索経路

キー e の検索経路

キー g の検索経路

検索の手順をGoのコードで読む

ここまで図で追った「分岐するかを確認する → ハッシュで左右を選ぶ → 使ったビット数からページ番号を求める」という手順を、Goのコードで確かめます。キーのハッシュを受け取り、保存先のページを選んで必要に応じて読み込むのが getPage メソッドです。次は、そのうちページ番号を求めるまでの抜粋です。hash には計算済みのハッシュが渡されており、キーが c なら99です。

GO · getPage 抜粋 sdbm.go ↗

var dbit, hbit int64
for dbit < db.maxbno && db.getDBit(dbit) {
    if hash&(1<<hbit) != 0 {
        dbit = 2*dbit + 2 // 右の子
    } else {
        dbit = 2*dbit + 1 // 左の子
    }
    hbit++
}
db.curbit = dbit
db.hmask = masks[hbit]
pagb := hash & db.hmask

二つの変数を0から始める。
var dbit, hbit int64 で宣言した変数は、どちらも初期値が0です。dbit は、今いる節点の番号。0なので根から始めます。hbit は、次に調べるハッシュのビット位置。こちらも0なので、右端のbit 0から調べます。

for の条件で、今いる節点が分割済みかを確認する。
db.maxbno は、.dir のファイル長に対応するビット数です。まず dbit < db.maxbno で、節点番号に対応するビットがその範囲内にあるかを確認します。範囲内なら、getDBit(dbit) が .dir のその位置を読み、ビットが1なら true を返します。二つの条件が両方成り立つ間だけ、ループの中へ進みます。範囲外か、記録が0の節点に着いたら、そこで分岐を終えます。

if でハッシュの1ビットを調べ、左右を選ぶ。
1 << hbit は、調べたい位置だけを1にした整数です。hbit が0なら 0001、1なら 0010 になります。hash & (1 << hbit) が0以外なら、その位置のビットは1なので、2*dbit + 2 で右の子へ進みます。0なら、2*dbit + 1 で左の子へ進みます。更新しているのは節点番号の dbit です。

hbit++ で、次に調べる位置を一つ進める。
1回分岐するごとに hbit を1増やし、移動先の節点で再び for の条件を確認します。このため、hbit は「次に調べるビット位置」であると同時に、「ここまでに使ったビット数」にもなります。c なら節点を 0 → 2 → 6 と進み、bit 0とbit 1を使ったところで停止するので、終了時は dbit = 6、hbit = 2 です。

ループの後で、検索結果を保存し、ページ番号を求める。
db.curbit = dbit は、停止した節点の番号をDBの状態として保存します。挿入時にそのページを分割することになった場合、この番号の .dir のビットを1にします。続く masks は、下位ビットを取り出すマスクを 0, 1, 3, 7, … の順に並べた配列です。masks[hbit] で使ったビット数に対応するマスクを選び、db.hmask に保存します。c なら masks[2] = 3 なので、最後の行は 99 & 3 = 3。ページ番号を表す変数 pagb に3が入ります。

この抜粋の後では、求めたページがすでに内部バッファにあるかを確認し、なければ .pag の pagb × 1024 バイトの位置から読み込みます。値を取得する Fetch メソッドは、getPage から戻った後、そのページの中でキーを比較して値を取り出します。

ループの条件に使った getDBit は、節点番号 dbit に対応する分割記録を調べます。次は、必要なブロックをメモリ上の配列 db.dirbuf に読み込む処理を省略した抜粋です。

GO · getDBit 抜粋 sdbm.go ↗

c := dbit / BITSIZ
dirb := c / DBLKSIZ

// 省略：必要なら dirb のブロックを db.dirbuf に読み込む処理

return int(db.dirbuf[c%DBLKSIZ]&(1<<(dbit%BITSIZ))) != 0

BITSIZ = 8 なので、c は対象ビットが入るファイル内のバイト位置です。dirb は4096バイト単位のブロック番号、c % DBLKSIZ はそのブロック内のバイト位置を表します。dbit % BITSIZ でバイト内のビット位置を求め、AND演算でそのビットだけを調べます。例えば節点2なら、先頭バイトの 0x04 のビットを調べるため、記録が 0x05 なら true になります。

ビットで左右を選ぶこの木を二分トライ、分岐の有無をビットで並べた記録をビットマップと呼びます。SDBMは、この記録から必要なハッシュビット数を判断し、片側だけを分割した後も保存先を見つけます。

キーから、ファイルのバイト位置へ

page 1を分割すると、なぜpage 3ができるのか

g を追加するとき、page 1が満杯になり、新しくpage 3を使いました。page 2を飛ばす理由は、前章で見た「ハッシュの下位ビットをページ番号にする」という決め方にあります。分割するときも、後で検索するときも、同じビットから同じページ番号を求められる必要があります。

分割前のpage 1には、ハッシュの右端のbit 0が1のキーが集まっています。ここをさらに分けるときは、左隣のbit 1を調べます。もともと同じだった右端の1はそのままで、新しく調べるbit 1が0か1かによって、保存先が二つに分かれます。

  • a, e はbit 1が0。右端の2ビットは 01 で、10進数では1なので、page 1に残ります。
  • c, g はbit 1が1。右端の2ビットは 11 で、10進数では3なので、page 3に入ります。既存の c を移し、その後で g を追加します。

右端の1はそのまま、左隣のビットで分ける

2ビットの並びは、左がbit 1、右がbit 0です。右端の1を保ったまま左隣で分けるので、保存先は 01（1）と 11（3）になります。

一方、ページ番号2を2進数で書くと 10 です。右端のbit 0が0なので、今回分割するpage 1のキーには当てはまりません。page 2を使うのは、bit 0が0のキーが集まるpage 0を、さらにbit 1で分割するときです。今回、page 0にはまだ空きがあるため、そこは分割しません。

この番号の決め方をコードで表したのが、makeRoom メソッドの次の一行です。newp は、分割で作る新しいページの番号です。

GO · makeRoom 抜粋 sdbm.go ↗

newp = (hash & db.hmask) | (db.hmask + 1)

// g の挿入時。分割前のマスクは1、ハッシュは103。
// 元のページ番号：103 & 1 = 1  （2進数で01）
// 次の分割ビット：  1 + 1 = 2  （2進数で10）
// 新しいページ番号：01 | 10 = 11 → page 3

hash & db.hmask で分割前のページ番号を求め、db.hmask + 1 で次に調べるビットの位置だけを1にします。| は、同じ位置のビットがどちらか一方でも1なら、結果を1にする演算です。元のページ番号 01 に、新しく使うbit 1の 10 を重ねると 11 になり、新ページの番号3が求まります。

page 3は、.pag の先頭から 3 × 1024 = 3072 バイトの位置にあります。そこへ1024バイトを書き込むと、ファイルの長さは4096バイトになります。page 2に当たる [2048, 3072) の範囲にはペアを書き込んでいないため、未使用の領域として残ります。

.pag の中で、page 2 が空く

左の枝が未分割なので、bit 0が0のキーはpage 0に集まります。page 2が必要になるのは、この枝をさらに分割するときです。4096 Bは論理的なファイル長で、実際のディスク割り当て量とは区別します。

閉じて、開き直しても、同じ場所へ行ける

.dir には分割の記録が、.pag には各ページのオフセット表とキー・値の本体が残っています。DBを閉じて開き直しても、.dir の記録とキーのハッシュからページ番号を求め、.pag からそのページを読み込めます。ページ内でキーを比較し、オフセット表を使って値を切り出す手順も同じです。サンプルでは、再オープン後に取得した6件すべての300バイトの値が、保存した内容と一致しました。

キー c から、値のバイト範囲まで追う

検索の5ステップ

  1. キーからハッシュを計算する
    • sdbm.Hash([]byte("c")) の結果は99。bit 0とbit 1はどちらも1。
  2. .dir をたどり、ページ番号を決める
    • 節点0 → 2 → 6。深さ2なのでマスクは3、99 & 3 = 3。
  3. page 3 の先頭へ移動する
    • ファイル内の開始位置は 3 × 1024 = 3072 バイト。
  4. ページ内でキーを探し、表から値を切り出す
    • c の値はページ内の [723, 1023)。長さは300バイト。
  5. ファイル内の位置へつながる
    • [3072 + 723, 3072 + 1023)。つまり [3795, 4095) に、c を300個並べた値があります。

6件の挿入後、削除前の状態を説明しています。サンプルはこの後に c, g を削除するため、実行終了後のファイルではこの検索は成功しません。ページの選択とページ内の境界がつながる様子は、削除前の観測値で確認します。

全件列挙では、ページを順に読む

全件を列挙するときは、FirstKey メソッドで最初のキーを取得し、NextKey メソッドで続きのキーを取得します。内部ではページを順に読み、各ページのキーを取り出します。この例の列挙順は b, d, a, e, c, g。キーの辞書順や、全体の挿入順ではありません。07 / WRITES & LIMITS

書き込みの単位と制約

.dirは1ビットの変更でも4KBを書き込む

ここまで見てきた .pag は、1024バイトのページ単位で読み書きします。一方、分割の記録を持つ .dir は、4096バイトずつまとめて読み書きします。このように、ファイルを読み書きするために区切った一定の大きさの領域を、ここではブロックと呼びます。.dir のブロックサイズは、定数 DBLKSIZ = 4096 で定めています。

.dir に分割済みの印を記録するのが、setDBit メソッドです。変更する分岐情報は1ビットですが、書き込むのは、そのビットを含む4096バイトのブロック全体です。最初の分割で .dir は0から4096バイトに増え、先頭バイトが 0x01 から 0x05 に変わるときも、先頭の4096バイトをまとめて書きます。変更する情報量と、ファイルに書き込む量は異なります。

Go実装は、現在扱っている .pag の1ページ分（1024バイト）と、.dir の1ブロック分（4096バイト）を、それぞれメモリ上の配列に保持します。このように、ファイルから読んだ内容や、これから書く内容を一時的に置く領域がバッファです。

setDBit の次の抜粋では、対象ブロックを db.dirbuf に読み込む処理と、記録範囲の管理を省略しています。ビットの更新時には、対象ブロックが配列に入っています。

GO · setDBit 抜粋 sdbm.go ↗

c := dbit / BITSIZ
dirb := c / DBLKSIZ

// 省略：必要なら dirb のブロックを db.dirbuf に読み込む処理

db.dirbuf[c%DBLKSIZ] |= 1 << (dbit % BITSIZ)

// 省略：記録の範囲が広がった場合に db.maxbno を更新する処理

if err := seekWrite(db.dirf, offDir(dirb), io.SeekStart, db.dirbuf[:]); err != nil {
    return err
}

return nil

|= は既存のビットを残したまま、指定したビットを1にします。節点2を分割済みにすると、0x01 | 0x04 = 0x05 です。一方、seekWrite に渡す db.dirbuf[:] は4096バイトの配列全体です。offDir(dirb) で対象ブロックのファイル位置を求め、変更していないバイトも含めて書き込みます。

分割から挿入まで、どの順に書き込むか

g を追加するときの処理で確かめます。まず makeRoom メソッドが、page 1にある既存のペアをメモリ上で二つのページに分けます。page 1には a, e を残し、page 3には c を移します。この時点では、まだ g は追加していません。

page 1は a, e が入った状態で今回の更新が終わるので、先に .pag へ書き込みます。page 3にはこの後で g を追加するため、c が入った内容をメモリ上のバッファに保持しておきます。続いて、.dir に分割済みの印を記録します。

page 3に g を入れる空きができたので、makeRoom から Store メソッドに戻ります。Store は、バッファにあるpage 3へ g を追加し、c, g が入った状態を .pag へ書き込みます。page 3の内容はメモリにあるため、追加のためにファイルから読み直す必要がありません。ファイルへの書き込み順は、次のようになります。

g を挿入するときのメモリと書き込み

縦の矢印は処理の順序を、メモリからファイルへ向かう横の矢印は os.File.Write の呼び出しを表します。横の矢印に添えた数値は、書き込むバイト数です。③で変更する分割記録は1ビットですが、そのビットを含む4096バイト全体を書き込みます。図はストレージへの永続化の順序や物理I/Oの単位を保証するものではありません。この例では1回の分割で空きができます。分割を繰り返す場合は、途中でも挿入先を書き出します。

保存容量と分割・削除の制約

キー＋値の上限（1008 B）
定数 PAIRMAX で定めた上限です。大きな値を複数ページにまたがって保存する処理はありません。

1挿入の分割上限　（10回）
定数 SPLTMAX で定めた上限です。ハッシュ全体が同じキーは、分割を重ねても分かれません。

空になっても縮まない（併合なし）
page 3の c, g を削除しても、両ファイルは4096 B、分割記録は 0x05 のままです。

破損の検出と、復旧の保証は別

ページの構造を検査する ChkPage メソッドは、オフセットの個数や大小関係を検査します。ただし、任意の破損をすべて検出できるわけではありません。また、ページの構造が正しいことと、複数の書き込みがまとめて完了することも、別の話です。

この実装には、更新を先にログへ記録するWALやトランザクション処理がありません。DBのファイルを閉じる Close メソッドも、ファイルの内容をストレージへ同期する os.File.Sync メソッドを明示的には呼びません。図の途中で処理が途切れる可能性を考えると、正常な再オープンの成功は、電源断後の復旧を保証するものではないと分かります。

C版とのファイル互換性は、どの条件で成り立つ？

READMEが示す前提は、little-endian、LP64（long が64ビット）、signed charです。Goのハッシュは各バイトを int8 として扱い、オフセットはlittle-endianで書きます。C側のデータモデルや文字の符号の扱いが変われば、互換性の前提も変わります。

リポジトリには、GoとCのハッシュ比較、ページ操作後のバイト比較、Cが作ったDBの読み取り、同じ操作で生成したファイルのハッシュ比較が用意されています。詳細は README、compat_test.go、compat_db_test.go を参照してください。08 / READ, RUN, EXPLORE

サンプルを動かし、ファイルの中身を確かめる

この記事の実験は、Go 1.23.0以上で実行できます。リポジトリのルートで、次のコマンドを使ってください。

go run ./examples/sdbm-walkthrough

実行ごとに新しい一時ディレクトリが作られ、先頭の Files: に場所が出ます。small と growth の二つのDBは実行後も残ります。本文の観測値はGo 1.24.0・macOS arm64・CGO_ENABLED=0 のサンプル実行と照合しています。

実行後に残るのは、最後の削除まで終えた状態です。
small は b の削除後で、キーは a, c。growth は再オープンと6件の取得確認の後に c, g を削除し、キーは b, d, a, e、page 3は空になります。図の途中状態は各段階の出力と照合してください。

途中状態をファイルに残したい場合は、対象の操作直後、次のDB操作に進む前に、.pag と .dir の両方を別名でコピーする処理をサンプルに追加してください。サンプル内の snapshot 関数は、その時点のファイルを読み、内容を表示します。その状態のファイルを別途保存する処理はありません。

実行結果の抜粋を見る

OUTPUT · 実行結果の抜粋

small: a -> apple: pag=1024 dir=0 dir[0]=empty
  page 0: n=2 keys=[a] offsets=[1023 1018] free=1012
  header=02 00 ff 03 fa 03 tail="applea"

（途中の出力を省略）

small: delete b: pag=1024 dir=0 dir[0]=empty
  page 0: n=4 keys=[a c] offsets=[1023 1018 1017 1011] free=1001
  after Delete(b): borrowed="cherry" copied="banana"

（途中の出力を省略）

growth: insert g: pag=4096 dir=4096 dir[0]=0x05
  page 0: n=4 keys=[b d] offsets=[1023 723 722 422] free=412
  page 1: n=4 keys=[a e] offsets=[1023 723 722 422] free=412
  page 2: n=0 keys=[] offsets=[] free=1022
  page 3: n=4 keys=[c g] offsets=[1023 723 722 422] free=412
  page 0 unchanged: true
reopen: all six values verified
iteration: [b d a e c g]

growth: delete c and g: pag=4096 dir=4096 dir[0]=0x05
  page 0: n=4 keys=[b d] offsets=[1023 723 722 422] free=412
  page 1: n=4 keys=[a e] offsets=[1023 723 722 422] free=412
  page 2: n=0 keys=[] offsets=[] free=1022
  page 3: n=0 keys=[] offsets=[] free=1022

ソースを読むなら、この順に

  1. pair.go ↗
    • FitPair・PutPair・GetPair・DelPair
    • まず1ページの中の操作を読む。
  2. hash.go ↗
    • Hash
    • キーが整数に変わる過程を確かめる。
  3. sdbm.go ↗
    • getPage・makeRoom・setDBit
    • ページの選択とファイルI/Oをつなぐ。
  4. walkthrough/main.go ↗
    • smallExample・growthExample
    • APIの操作とバイト列を一緒に追う。

まとめ

SDBMでは、配列とオフセット表で可変長のキーと値を管理し、ハッシュのビットでページを分割します。分割の記録は二分トライとビットマップで表され、検索時の保存先を決めます。Goのコードとバイト配置を追うことで、これらのデータ構造が保存・削除・分割・検索をどう支えるのかを確かめました。

そこから学べるのは、データ構造の選び方が、操作に必要な処理とコストを決めるという関係です。何を記録し、何を比較し、どのデータを動かすのか。古典的KVSの小さな実装は、データ構造とアルゴリズムを結び付けて理解する教材になりました。

謝辞

最後に、SDBMを生み出したOzan Yigit氏に感謝します。小さな実装の中に、データの配置から保存先の分割までを収めたSDBMは、データ構造とアルゴリズムを実際のコードから学ぶ貴重な教材でした。Goで再実装しながら、その仕組みを一つずつ理解することができました。ありがとうございます。

vvatanabe

vvatanabe

Principal Software Engineer @nulabinc, 三GO, Jujutsu Kaisen, Kagurabachi, Camping, Football, Barcelona
vvatanabe

vvatanabe

Principal Software Engineer @nulabinc, 三GO, Jujutsu Kaisen, Kagurabachi, Camping, Football, Barcelona
X GitHub

「ブログリレー」の関連記事

ブログ一覧へ
